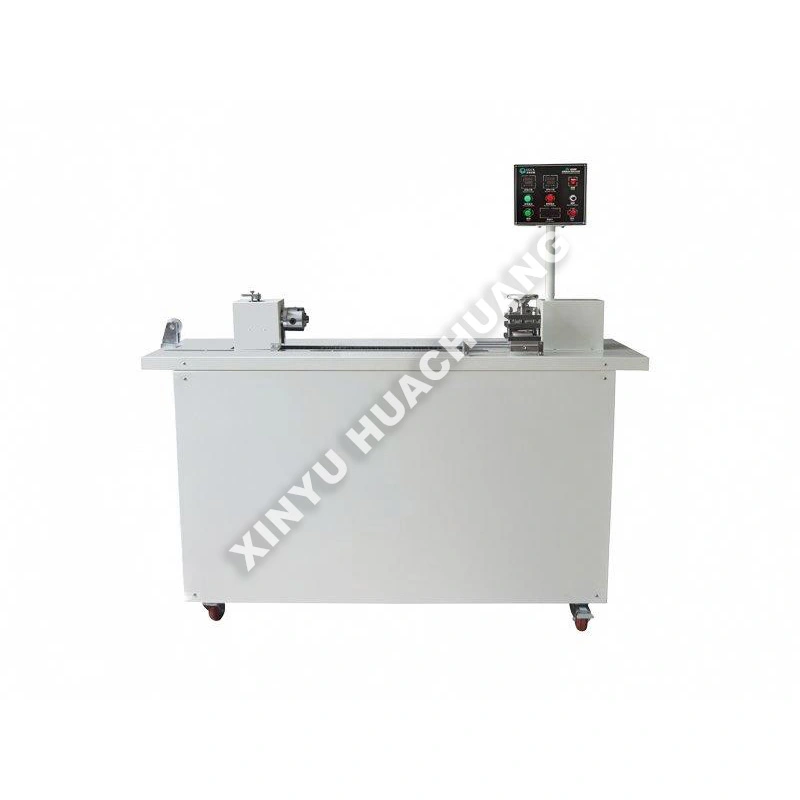

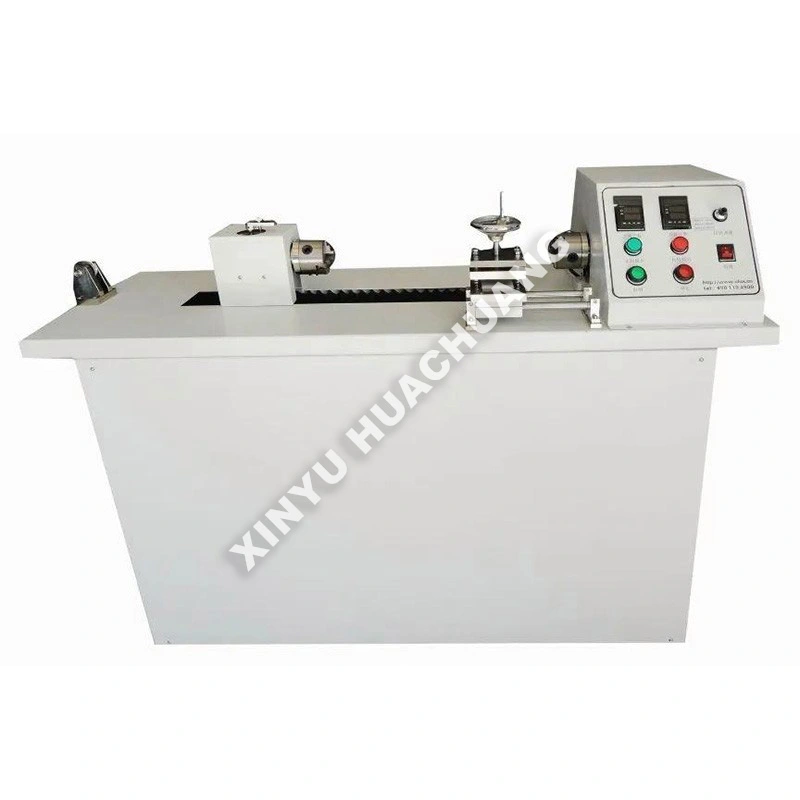

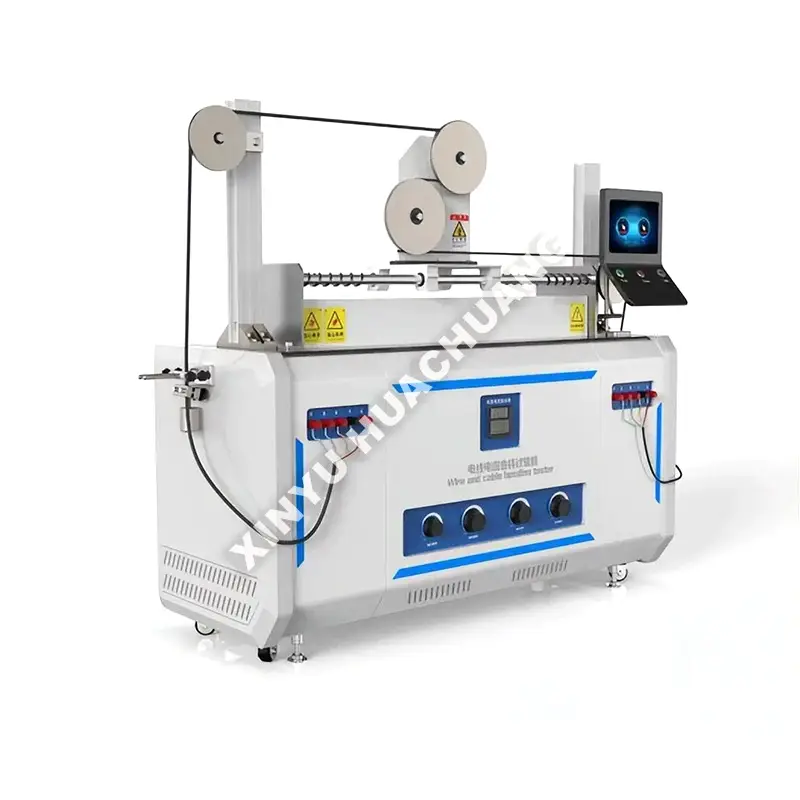

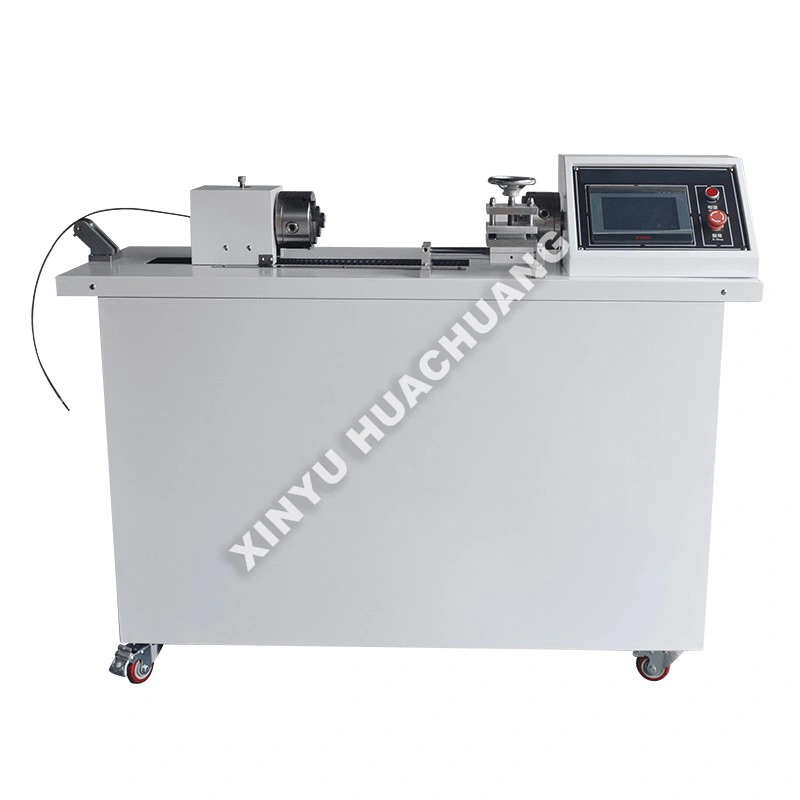

Testbank voor het buigen en oprollen van draad met constante temperatuur

De XINYU HUACHUANG draadbuig- en wikkeltestbank met constante temperatuur is een geavanceerd, industrieel testapparaat dat speciaal is ontworpen om de mechanische en elektrische integriteit van draden en kabels te evalueren onder strikt gecontroleerde thermische omgevingen. Deze testbank is ontworpen om specifieke operationele temperaturen te simuleren en combineert nauwkeurig cyclische buig- of wikkelacties met nauwkeurige, uniforme temperatuurregeling. Uitgerust met intelligente PLC-automatisering en veiligheidsvergrendelingen op meerdere niveaus, zorgt het voor een veilige, onbeheerde werking op de lange termijn, terwijl het zeer reproduceerbare vermoeidheids- en isolatiegegevens levert voor R&D, kwaliteitscontrole en industriële certificering.

Wat is een draadbuig- en wikkeltestbank met constante temperatuur?

Een testbank voor het buigen en opwinden van draad met constante temperatuur is een gespecialiseerd testsysteem dat een programmeerbare kamer met constante temperatuur integreert met een mechanisch buig- of wikkelmechanisme. In tegenstelling tot standaard omgevingstesters handhaaft deze testbank voor draadbuigen en wikkelen met constante temperatuur een nauwkeurige, uniforme thermische omgeving (bijvoorbeeld 50 ℃, 80 ℃ of 100 ℃) terwijl de draad wordt onderworpen aan herhaalde mechanische spanning. Het is van cruciaal belang voor het identificeren van faalmechanismen zoals verzachting van de isolatie, thermische veroudering en geleidermoeheid die specifiek optreden bij verhoogde operationele temperaturen in automobiel-, ruimtevaart- en industriële toepassingen.

Wat onderscheidt het?

● Nauwkeurige thermische controle: Beschikt over een geavanceerd PID-temperatuurregelsysteem met uniforme luchtcirculatie, waardoor de testomgeving tijdens het buig- of wikkelproces strikt constant blijft.

● Zeer nauwkeurige mechanische actie: maakt gebruik van servoaangedreven actuatoren voor nauwkeurige, traploze aanpassing van buighoeken, wikkelsnelheden en doorndiameters voor zeer herhaalbare resultaten.

● Intelligente gegevensverzameling: Geïntegreerde pc-software registreert automatisch real-time curven (temperatuur-tijd, buigtelling-weerstand), detecteert open circuits en genereert uitgebreide testrapporten.

● Robuuste en veilige constructie: Gebouwd met hoogwaardige thermische isolatie, corrosiebestendig interieur en veiligheidsvergrendelingen op meerdere niveaus (te hoge temperatuur, overbelasting, noodstop) om apparatuur en operators te beschermen.

● Aanpasbare bevestiging: biedt gespecialiseerde doornen, klemmen en buigarmen om verschillende draaddiameters en kabelgeometrieën veilig vast te houden zonder te slippen of te beschadigen.

Technische specificaties

Selectie stappenplan

● Testtemperatuur en -uniformiteit definiëren: Bepaal de exacte constante temperatuur die vereist is voor uw specifieke toepassing (bijvoorbeeld 80℃ voor motorruimte in een auto). Zorg ervoor dat de uniformiteit van de kamer (±2℃) voldoet aan de eisen van uw testnorm.

● Beoordeel de draad-/kabelspecificaties: Geef de draaddiameter, het isolatiemateriaal en de algehele kabelgeometrie op. Dit is van cruciaal belang voor het selecteren van de juiste doorndiameter, buigarmlengte en klemkracht.

● Teststandaard en aantal cycli bepalen: Identificeer de specifieke industriestandaard (bijvoorbeeld UL, IEC, GB) waaraan u moet voldoen. Dit dicteert de vereiste buighoek, snelheid en het totale aantal cycli (bijvoorbeeld 10.000 tot 1.000.000 cycli).

● Evalueer de behoeften op het gebied van gegevensverzameling: beslis of u eenvoudige cyclustellingen nodig heeft of geavanceerde realtime monitoring van elektrische continuïteit en weerstand. Selecteer overeenkomstig het juiste softwarepakket.

Kwaliteitscontroleproces

● Materiaalverificatie: Strikte inspectie van binnenkomend constructiestaal, verwarmingselementen en thermische isolatiematerialen om ervoor te zorgen dat ze voldoen aan de gespecificeerde prestatie- en veiligheidsnormen.

● Precisiebewerking: CNC-bewerking van het hoofdframe, de buigarmen en de doornen om een ​​perfecte uitlijning, soepele mechanische actie en maatnauwkeurigheid te garanderen.

● Thermische kalibratie: Uitgebreide kalibratie van de PID-temperatuurregelaar en Pt100-sensoren met behulp van gecertificeerde referentiethermometers om de temperatuurnauwkeurigheid en uniformiteit in de testkamer te verifiëren.

● Mechanische belastingstesten: Rigoureus testen van het servoaandrijfsysteem en de klembevestigingen onder volledige belasting om een ​​soepele, trillingsvrije werking en een veilige preparaatopname te garanderen.

● Functionele run: Een volledige proefperiode en daadwerkelijke tests van draadmonsters om de nauwkeurige cyclustelling, betrouwbare detectie van elektrische continuïteit en de goede werking van alle veiligheidsvergrendelingen vóór verpakking te verifiëren.

Doorlopende ondersteuning

Bij XINYU HUACHUANG streven we ernaar uitgebreide en betrouwbare after-salesondersteuning te bieden om de continue en efficiënte werking van uw apparatuur te garanderen. Ons toegewijde serviceteam staat altijd klaar om u te helpen.

Uitgebreide garantiedekking

Met trots bieden wij twee jaar garantie op onze apparatuur. Tijdens deze periode bieden wij gratis onderhouds- en reparatiediensten voor kwaliteitsgerelateerde problemen, met uitzondering van problemen die worden veroorzaakt door onjuiste bediening, ongeoorloofde wijzigingen of overmacht. Voor apparatuur na de garantieperiode van twee jaar blijven we levenslange onderhoudsdiensten aanbieden, waarbij we alleen de kosten van vervangende onderdelen en arbeid in rekening brengen.

Mechanisme voor snelle respons

Wij bieden 7×24 uur professionele technische telefonische ondersteuning. Na ontvangst van een storingsmelding zal ons technische team binnen 24 uur reageren en een haalbare oplossing bieden. Als service op locatie nodig is, zijn onze professionele monteurs binnen een week bij u aanwezig. In bijzondere omstandigheden waarin de apparatuur niet kan worden gerepareerd, zullen wij deze onvoorwaardelijk vervangen door een nieuw apparaat of een vervangend apparaat leveren tijdens de garantieperiode van twee jaar, of de nodige maatregelen nemen om de normale werking te herstellen.

Veelgestelde vragen (FAQ)

Vraag 1: Hoe verschilt deze bank van de draadbuigtestbank voor hoge en lage temperaturen?

A: Terwijl de bank met hoge en lage temperaturen wisselt tussen extreem warme en koude omstandigheden, handhaaft deze testbank voor draadbuigen en wikkelen met constante temperatuur gedurende de hele test een nauwkeurige, uniforme thermische omgeving op een specifiek instelpunt, zoals 50°C, 80°C of 100°C. Dit is essentieel voor het evalueren van prestaties op lange termijn bij aanhoudende operationele temperaturen in plaats van tijdelijke thermische extremen.

Vraag 2: Welke faalmechanismen zijn specifiek geassocieerd met constant verhoogde temperaturen?

A: Bij aanhoudend hoge temperaturen ondergaan isolatiematerialen thermische veroudering, geleidelijke verzachting en verlies van mechanische sterkte. Geleiders ervaren versnelde kruip en vermoeidheid bij herhaaldelijk buigen. Deze langzame afbraakmechanismen worden pas duidelijk bij langdurige blootstelling aan constante temperaturen, waardoor deze bank van cruciaal belang is voor het voorspellen van de levensduur.

Vraag 3: Waarom is testen bij constante temperatuur belangrijk voor de kwalificatie van kabelbomen voor auto's?

A: Kabelbomen voor auto's in de motorruimten werken continu bij hoge temperaturen (vaak 80 °C tot 125 °C) gedurende de hele levensduur van het voertuig. Buig- en wikkeltesten bij constante temperatuur valideren dat de isolatie en de geleider hun mechanische integriteit behouden onder deze aanhoudende thermische omstandigheden, waardoor betrouwbaarheid op de lange termijn wordt gegarandeerd in plaats van alleen maar overleving op de korte termijn.

Vraag 4: Hoe nauwkeurig is de temperatuurregeling tijdens mechanische tests?

A: De programmeerbare kamer met constante temperatuur handhaaft een uniforme temperatuur binnen ±1°C over de gehele testzone. Deze strenge controle zorgt ervoor dat elk deel van het draadmonster identieke thermische omstandigheden ervaart, waardoor temperatuurgradiënten worden geëlimineerd die variatie in de testresultaten zouden kunnen introduceren.

Vraag 5: Kan de bank langdurige tests uitvoeren om thermische veroudering op de lange termijn te simuleren?

EEN: Ja. De bank is ontworpen voor langdurig gebruik, waarbij duizenden buig- of wikkelcycli gedurende dagen of weken worden uitgevoerd bij een constant verhoogde temperatuur. Dankzij deze mogelijkheid kunnen fabrikanten versnelde verouderingsgegevens genereren en de levensduur van draad- en kabelproducten onder aanhoudende thermische belasting voorspellen.
