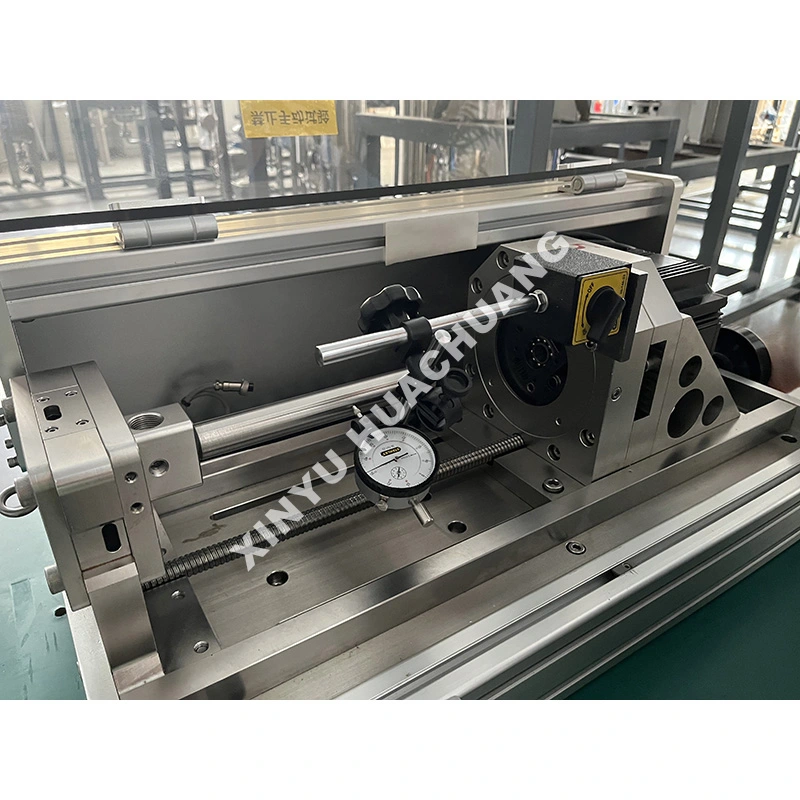

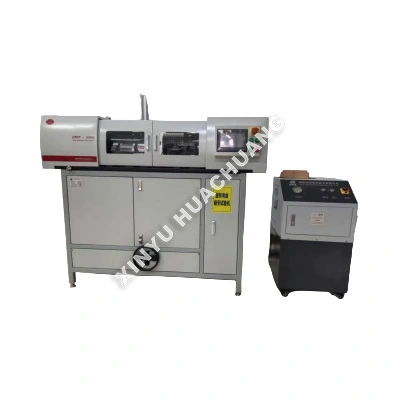

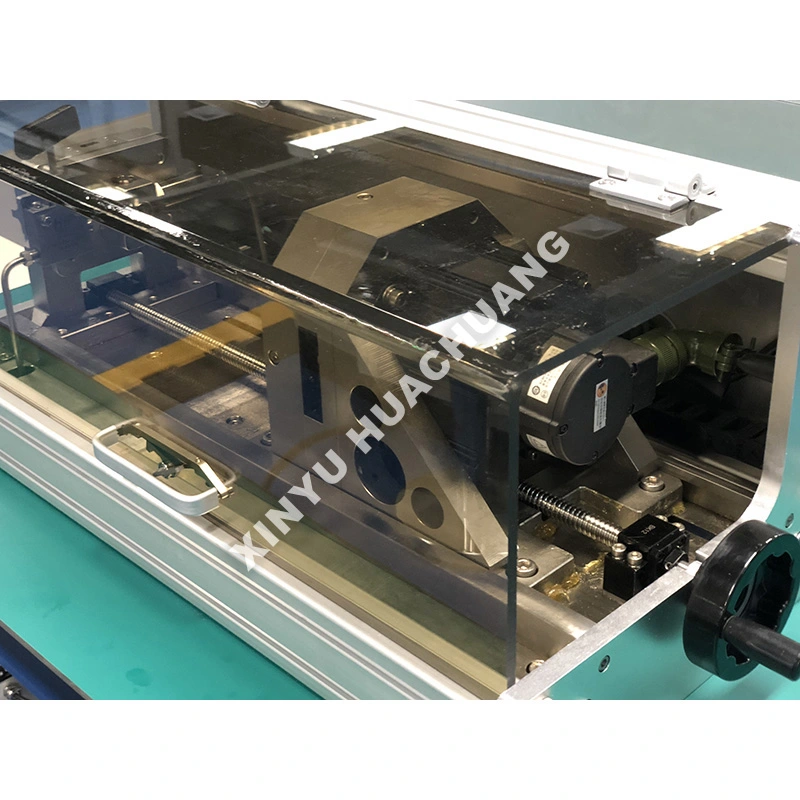

Pijpfitting Buigvermoeidheidstestmachine

De XINYU HUACHUANG buigvermoeidheidstestmachine voor pijpfittingen is een zeer gespecialiseerd testapparaat van industriële kwaliteit dat speciaal is ontworpen om de structurele integriteit en vermoeiingslevensduur van pijpleidingcomponenten onder herhaalde buigbelastingen te beoordelen. Deze machine is ontworpen om dynamische spanningen in de echte wereld te simuleren en past nauwkeurig cyclische buigmomenten toe om de initiatie en voortplanting van scheuren te evalueren. Uitgerust met intelligente PLC/PC-automatisering en veiligheidsvergrendelingen op meerdere niveaus, zorgt het voor een veilige, onbeheerde werking op de lange termijn, terwijl het zeer reproduceerbare S-N-curvegegevens levert voor R&D, kwaliteitscontrole en industriële certificering.

Werkingsprincipe

De buigvermoeidheidstestmachine voor pijpfittingen werkt door een pijp of fittingmonster veilig vast te klemmen en een gecontroleerd, repetitief buigmoment toe te passen met behulp van uiterst nauwkeurige servohydraulische of servo-elektrische actuatoren. De machine kan worden geconfigureerd voor buigen in één vlak, roterend buigen of complexe multi-axiale belasting om de werkelijke operationele spanningen in pijpleidingen te simuleren. Gedurende de test bewaakt en registreert het systeem voortdurend parameters zoals buighoek, toegepast moment, aantal cycli en rek. De test eindigt automatisch wanneer het monster breekt of een vooraf gedefinieerde lekdrempel bereikt, waardoor nauwkeurige gegevens over de levensduur van vermoeidheid worden verkregen.

Waar schijnt het?

● Uiterst nauwkeurige cyclische belasting: Beschikt over hoogwaardige servo-actuatoren en loadcellen om een ​​nauwkeurige en stabiele toepassing van complexe buiggolfvormen (sinus, driehoek, blok) met minimale ruis te garanderen.

● Testmogelijkheden op meerdere assen: Ondersteunt vermoeiingstests op enkelvlaks, dubbelvlaks en roterend buigen om nauwkeurig de installatie van pijpleidingen in de echte wereld en operationele spanningen te simuleren.

● Intelligente gegevensverzameling: Geïntegreerde pc-software registreert automatisch real-time curven (Moment-Angle, Cycle-Failure), berekent de levensduur van vermoeidheid en genereert uitgebreide testrapporten.

● Robuuste en veilige constructie: Gebouwd met een robuust gegoten frame en veiligheidsvergrendelingen op meerdere niveaus (overbelastingsbeveiliging, noodstop, breukbeheersing, lekdetectie) om de veiligheid van de operator en de levensduur van de apparatuur te garanderen.

● Aanpasbare bevestiging: Biedt een breed scala aan gespecialiseerde klembevestigingen en eindconnectoren om verschillende buisdiameters, wanddiktes en fittinggeometrieën veilig vast te houden.

Technische specificaties

Waar is het van toepassing?

● Olie- en gasindustrie: evaluatie van vermoeidheid van boorpijpen, behuizingen, buizen en pijpleidingfittingen onder extreme cyclische buiging.

● Petrochemie en energieopwekking: testen van warmtewisselaarbuizen, ketelleidingen en hogedrukstoomleidingen.

● Auto- en ruimtevaartindustrie: evaluatie van de duurzaamheid van uitlaatsystemen, brandstofleidingen en hydraulische leidingen onder trillingen en buiging.

● Constructie en infrastructuur: Beoordeling van de levensduur tegen vermoeiing van stalen constructiebuizen, steigers en brugcomponenten.

● Medische hulpmiddelen: testen van de flexibiliteit en weerstand tegen vermoeidheid van katheters, voerdraden en stents.

Voorzorgsmaatregelen voor gebruik

● Juiste uitlijning van het preparaat: Zorg er altijd voor dat het preparaat perfect is uitgelijnd in de armaturen om onbedoelde axiale belastingen of excentrische buigingen te voorkomen die tot scheve vermoeidheidsresultaten kunnen leiden.

● Verificatie van de klemkracht: Controleer of de klemkracht voldoende is om te voorkomen dat het monster wegglijdt tijdens tests met hoge cycli, maar niet zo hoog dat er voortijdige beknelling op de grijppunten ontstaat.

● Lekdetectie-opstelling: Voor holle pijpleidingcomponenten moet u altijd het interne drukbewakingssysteem en de lekdetectiesensoren aansluiten voordat u met de test begint.

● Geleidelijke verhoging van de belasting: Gebruik de programmeerbare verhogingsfunctie van de software om de buigamplitude geleidelijk te verhogen tot het doelniveau, waardoor schokbelasting wordt voorkomen.

Onderhoudsgids

● Dagelijks: Inspecteer alle klembevestigingen en grepen op slijtage, scheuren of vervorming. Controleer het hydrauliekoliepeil (indien van toepassing) en controleer of alle veiligheidsvergrendelingen goed functioneren.

● Wekelijks/maandelijks: Smeer alle bewegende verbindingen, geleiderails en actuatorverbindingen volgens de specificaties van de fabrikant. Reinig het testgebied en inspecteer de elektrische aansluitingen op losheid.

● Driemaandelijks: voer een uitgebreide systeemkalibratie uit van loadcellen, hoekencoders en druktransducers met behulp van gecertificeerde referentiestandaarden. Inspecteer hydraulische slangen en fittingen op tekenen van slijtage of lekkage.

● Post-test: Volg altijd de juiste uitschakelvolgorde na een specimenfractuur. Verwijder voorzichtig het gebroken exemplaar, maak de armaturen schoon en inspecteer de actuator op eventuele schade veroorzaakt door het plotseling loslaten van de last.

After-sales service en ondersteuning

Bij XINYU HUACHUANG streven we ernaar uitgebreide en betrouwbare after-salesondersteuning te bieden om de continue en efficiënte werking van uw apparatuur te garanderen. Ons toegewijde serviceteam staat altijd klaar om u te helpen.

Uitgebreide garantiedekking

Met trots bieden wij twee jaar garantie op onze apparatuur. Tijdens deze periode bieden wij gratis onderhouds- en reparatiediensten voor kwaliteitsgerelateerde problemen, met uitzondering van problemen die worden veroorzaakt door onjuiste bediening, ongeoorloofde wijzigingen of overmacht. Voor apparatuur na de garantieperiode van twee jaar blijven we levenslange onderhoudsdiensten aanbieden, waarbij we alleen de kosten van vervangende onderdelen en arbeid in rekening brengen.

Mechanisme voor snelle respons

Wij bieden 7×24 uur professionele technische telefonische ondersteuning. Na ontvangst van een storingsmelding zal ons technische team binnen 24 uur reageren en een haalbare oplossing bieden. Als service op locatie nodig is, zijn onze professionele monteurs binnen een week bij u aanwezig. In bijzondere omstandigheden waarin de apparatuur niet kan worden gerepareerd, zullen wij deze onvoorwaardelijk vervangen door een nieuw apparaat of een vervangend apparaat leveren tijdens de garantieperiode van twee jaar, of de nodige maatregelen nemen om de normale werking te herstellen.

Veelgestelde vragen (FAQ)

Vraag 1: Hoe simuleert de machine reële operationele spanningen in pijpleidingen?

A: De machine klemt een buis- of fittingmonster veilig vast en past gecontroleerde, repetitieve buigmomenten toe met behulp van uiterst nauwkeurige servohydraulische of servo-elektrische actuatoren. Het kan worden geconfigureerd voor buigen in één vlak, roterend buigen of complexe multi-axiale belasting om de feitelijke spanningsomstandigheden na te bootsen die pijpleidingen tijdens gebruik ervaren, inclusief grondzetting, thermische uitzetting en door trillingen veroorzaakte vermoeidheid.

Vraag 2: Welke parameters bewaakt het systeem tijdens de vermoeiingstest?

A: Het systeem registreert continu de buighoek, het toegepaste moment, het aantal cycli en de rekgegevens in realtime. Met deze uitgebreide dataset kunnen ingenieurs S-N-curven (spanning versus aantal cycli) uitzetten en de exacte levensduur van het pijpleidingonderdeel onder de gespecificeerde belastingsomstandigheden bepalen.

Vraag 3: Hoe bepaalt de machine wanneer een monster defect is?

A: De test eindigt automatisch wanneer het monster breekt of een vooraf gedefinieerde lekkagedrempel bereikt. Voor leidingtests onder druk bewaakt het systeem de interne druk en detecteert het elke drukval die wijst op een scheur in de wand, waardoor wordt gegarandeerd dat de meting van de levensduur tegen vermoeiing daadwerkelijk falen weerspiegelt in plaats van willekeurige cycluslimieten.

Vraag 4: Kan de machine zowel rechte pijpsecties als fittingen zoals ellebogen en T-stukken testen?

EEN: Ja. Het klemsysteem en de actuatorconfiguratie zijn verstelbaar voor rechte pijpsecties, ellebogen, T-stukken, flenzen en andere pijpleidingfittingen. Elk monstertype kan worden getest onder de meest kritische buigmodus om het zwakste punt in het leidingsysteem te identificeren.

Vraag 5: Waarom zijn buigvermoeiingstests essentieel voor de kwalificatie van pijpleidingen?

A: Pijpleidingen voor olie en gas, chemische verwerking en energieopwekking zijn onderhevig aan cyclische buigbelastingen door grondbewegingen, thermische cycli en trillingen van apparatuur. Buigvermoeidheidstests leveren de cyclus-tot-failure-gegevens op die nodig zijn om inspectie-intervallen in te stellen, ontwerpmarges te valideren en naleving van pijplijnintegriteitsnormen zoals API 570 en ASME B31.3 te garanderen.
