Plaat gegolfde verpakking

De XINYU HUACHUANG Plate Corrugated Packing is een premium gestructureerde pakking die is ontworpen om de scheidingsefficiëntie en capaciteit in destillatie-, absorptie- en stripkolommen te maximaliseren. Deze pakking is ontworpen met precieze golfhoeken en geperforeerde oppervlakken en bevordert een uniforme vloeistofverdeling en uitstekende oppervlaktebevochtiging. De Plate Corrugated Packing verbetert de massaoverdracht aanzienlijk terwijl een lage drukval behouden blijft, waardoor het een ideale upgrade is voor zowel nieuwe kolomontwerpen als bestaande torenvernieuwingen.

Wat is plaatgolfverpakking?

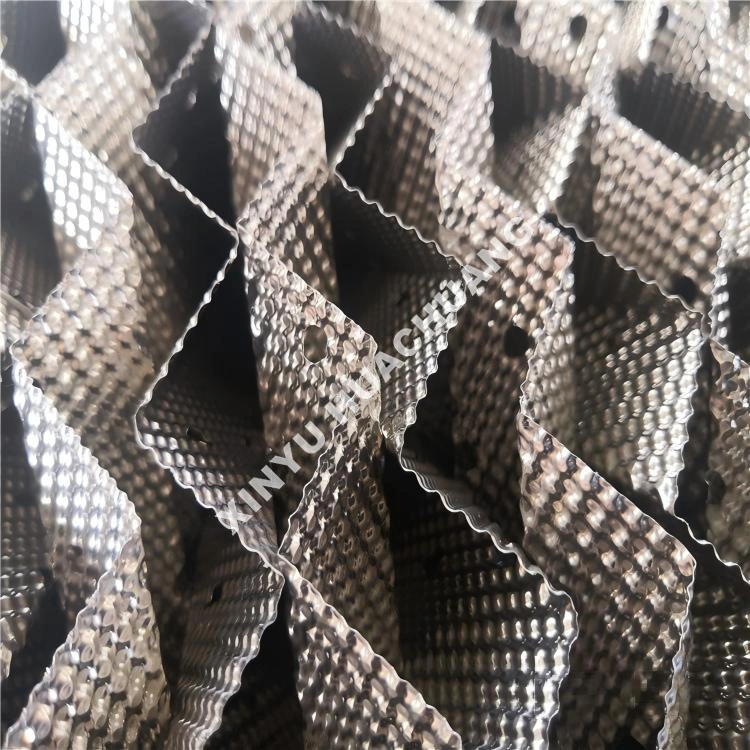

Plate Corrugated Packing is een soort gestructureerde torenverpakking gemaakt van geperforeerde metalen platen die zijn voorzien van reliëf met kanaalribbels. Deze platen worden in afwisselende lagen gestapeld, meestal onder een hoek van 45° of 30°, om een ​​continu, open stroompad voor damp en vloeistof te creëren. Dit ontwerp behoudt de zeer efficiënte structuur van draadgaaspakkingen, maar biedt superieure mechanische sterkte en aangroeiwerende eigenschappen. Het wordt veel gebruikt om willekeurige verpakkingen of trays in industriële torens te vervangen om de doorvoer te vergroten, de productzuiverheid te verbeteren en het energieverbruik te verminderen.

Wat onderscheidt het?

● Hoge massaoverdrachtsefficiëntie: De gegolfde kanalen en perforaties bevorderen een intense damp-vloeistofmenging en een uniforme vloeistofverspreiding, waardoor hoge theoretische plaataantallen worden bereikt.

● Lage drukval: De open, gestructureerde geometrie zorgt ervoor dat de damp soepel kan stromen, waardoor het energieverbruik aanzienlijk wordt verminderd in vergelijking met traditionele willekeurige pakkingen.

● Hoge capaciteit en anti-fouling: De grote poriënverhouding en het gladde oppervlak voorkomen verstopping, waardoor het zeer geschikt is voor systemen die deeltjes bevatten of gevoelig zijn voor polymerisatie.

● Aanpasbare materialen: Verkrijgbaar in een breed scala aan metalen, waaronder SS304, SS316L, koolstofstaal, aluminium en koperbrons, voor specifieke chemische omgevingen.

● Eenvoudige installatie: Ontworpen met nauwkeurige afmetingen en ondersteunende roosters, waardoor een snelle en veilige installatie in de toren wordt gegarandeerd.

Technische specificaties

Waar kan het worden gebruikt?

● Petrochemie: scheiding van ethylbenzeen/styreen, zuivering van vetzuren en fractionering van ruwe olie.

● Chemische verwerking: scheiding van cyclohexanon/cyclohexanol, zuivering van caprolactam en absorptie-/desorptieprocessen.

● Fijne chemicaliën en farmaceutische producten: zeer zuivere terugwinning van oplosmiddelen en warmtegevoelige materiaalscheiding.

● Milieubescherming: Afgasabsorptie, ontzwaveling en strippen van afvalwater.

De volledige productieketen

1. Voorbereiding van grondstoffen: Precisiesnijden van hoogwaardige metalen platen op basis van specifieke modelvereisten.

2. Embossing en perforeren: het stempelen van de metalen platen om uniforme golfkanalen en microperforaties te creëren voor een optimale vloeistofverdeling.

3. Stapelen en monteren: Het stapelen van de golfplaten in afwisselende richtingen en het vastzetten ervan in standaard modulaire blokken met behulp van roestvrijstalen banden.

4. Kwaliteitsinspectie: Rigoureus testen van blokafmetingen, oppervlak en structurele integriteit om strikte naleving van ontwerpparameters te garanderen.

5. Verpakking en verzending: Veilig verpakt in houten kisten of pallets met beschermende verpakking om vervorming tijdens wereldwijde logistiek en transport te voorkomen.

After-sales service en ondersteuning

Bij XINYU HUACHUANG streven we ernaar uitgebreide en betrouwbare after-salesondersteuning te bieden om de continue en efficiënte werking van uw apparatuur te garanderen. Ons toegewijde serviceteam staat altijd klaar om u te helpen.

Uitgebreide garantiedekking

Met trots bieden wij twee jaar garantie op onze apparatuur. Tijdens deze periode bieden wij gratis onderhouds- en reparatiediensten voor kwaliteitsgerelateerde problemen, met uitzondering van problemen die worden veroorzaakt door onjuiste bediening, ongeoorloofde wijzigingen of overmacht. Voor apparatuur na de garantieperiode van twee jaar blijven we levenslange onderhoudsdiensten aanbieden, waarbij we alleen de kosten van vervangende onderdelen en arbeid in rekening brengen.

Mechanisme voor snelle respons

Wij bieden 7×24 uur professionele technische telefonische ondersteuning. Na ontvangst van een storingsmelding zal ons technische team binnen 24 uur reageren en een haalbare oplossing bieden. Als service op locatie nodig is, zijn onze professionele monteurs binnen een week bij u aanwezig. In bijzondere omstandigheden waarin de apparatuur niet kan worden gerepareerd, zullen wij deze onvoorwaardelijk vervangen door een nieuw apparaat of een vervangend apparaat leveren tijdens de garantieperiode van twee jaar, of de nodige maatregelen nemen om de normale werking te herstellen.

Veelgestelde vragen (FAQ)

Vraag 1: Wat maakt golfkartonverpakkingen anders dan willekeurige verpakkingen?

A: In tegenstelling tot de willekeurige pakking die losjes in de kolom wordt gedumpt, bestaat de golfplatenpakking uit geperforeerde metalen platen met kanaalribbels en gestapeld in afwisselende lagen onder hoeken van 45° of 30°. Dit creëert continue, georganiseerde stroompaden die een hogere doorvoer, betere productzuiverheid en een lager energieverbruik opleveren vergeleken met de chaotische opstelling van willekeurige verpakking.

Vraag 2: Waarom wordt bij bepaalde toepassingen de voorkeur gegeven aan golfplatenpakkingen boven gaaspakkingen?

A: Hoewel beide gestructureerde pakkingen zijn, biedt plaatgolfpakking superieure mechanische sterkte en aangroeiwerende eigenschappen. Draadgaaspakkingen zijn kwetsbaarder en kunnen bij vuil gebruik sneller verstopt raken. Wanneer het proces deeltjes, polymerisatieneigingen of zware vervuiling met zich meebrengt, bieden golfplatenpakkingen een robuustere en onderhoudsvriendelijkere oplossing.

Vraag 3: Kan golfkartonverpakkingen bestaande trays in een operatiekolom vervangen?

EEN: Ja. Veel industriële torens die oorspronkelijk met trays waren uitgerust, kunnen achteraf worden uitgerust met golfplaten pakkingen om de capaciteit te vergroten, de scheidingsefficiëntie te verbeteren en de drukval te verminderen. Het gestructureerde ontwerp levert doorgaans een hogere doorvoer en een lager energieverbruik op, zonder dat een nieuwe kolombehuizing nodig is.

Vraag 4: Welke golfhoeken zijn beschikbaar en hoe beïnvloeden deze de prestaties?

A: De vellen worden doorgaans gestapeld onder een hoek van 45° of 30°. Een opstelling van 45° zorgt voor een hogere efficiëntie van de massaoverdracht, waardoor deze ideaal is voor scheidingen met een hoge zuiverheid. Een 30°-opstelling biedt een lagere drukval en een hogere capaciteit, beter geschikt voor vacuümdestillatie en toepassingen met hoge doorvoer.

Vraag 5: Welke materialen worden gebruikt om golfkartonverpakkingen te vervaardigen?

A: De pakking is vervaardigd uit geperforeerde metalen platen in verschillende materialen, waaronder SS304, SS316L, koolstofstaal en gespecialiseerde legeringen zoals Hastelloy of titanium voor zeer corrosieve omgevingen. De materiaalkeuze is afhankelijk van de procesmedia, bedrijfstemperatuur en corrosievereisten.
