Vloeistofdistributeur via trog en pan

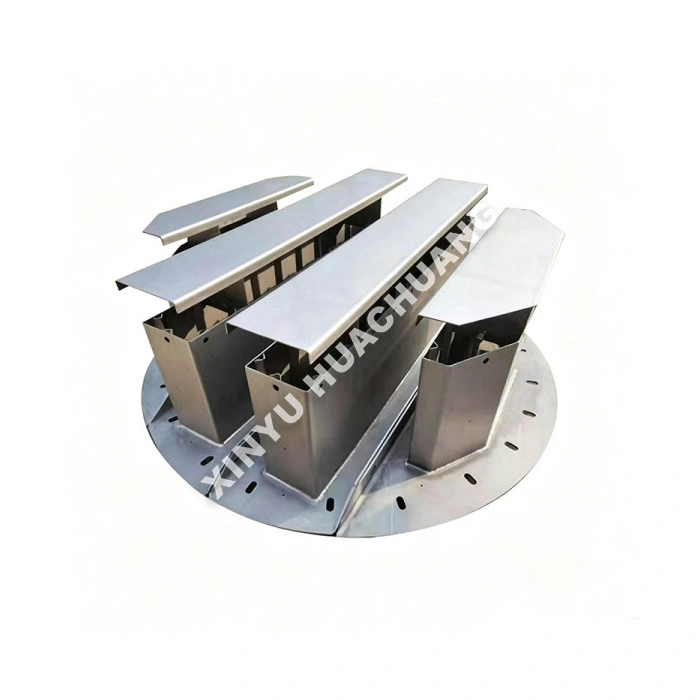

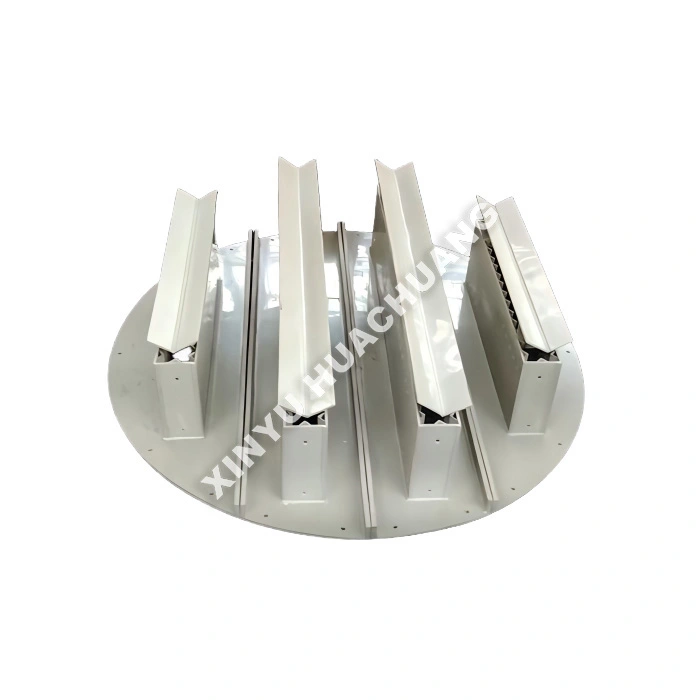

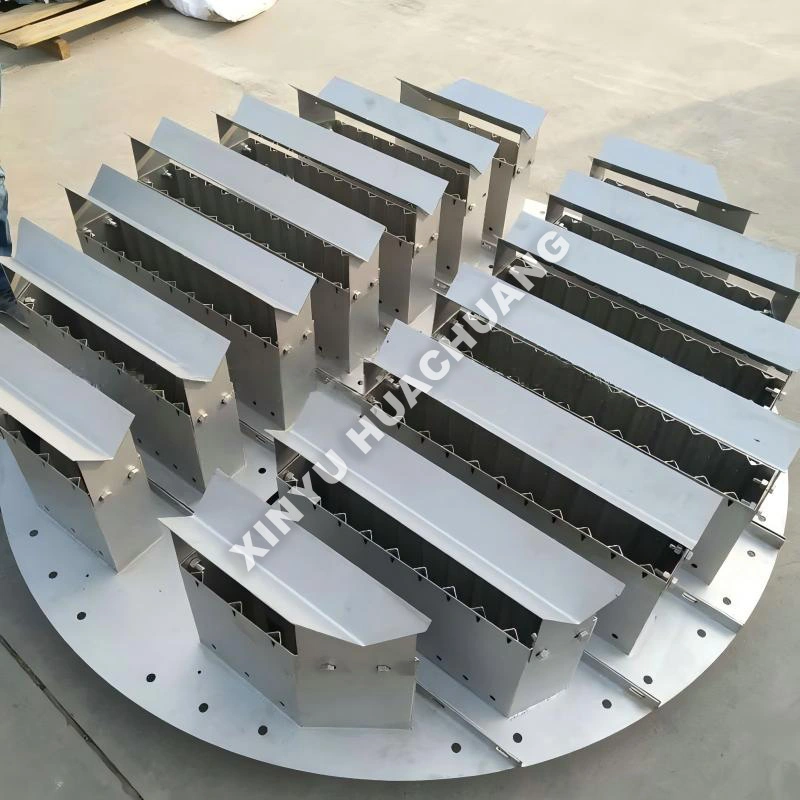

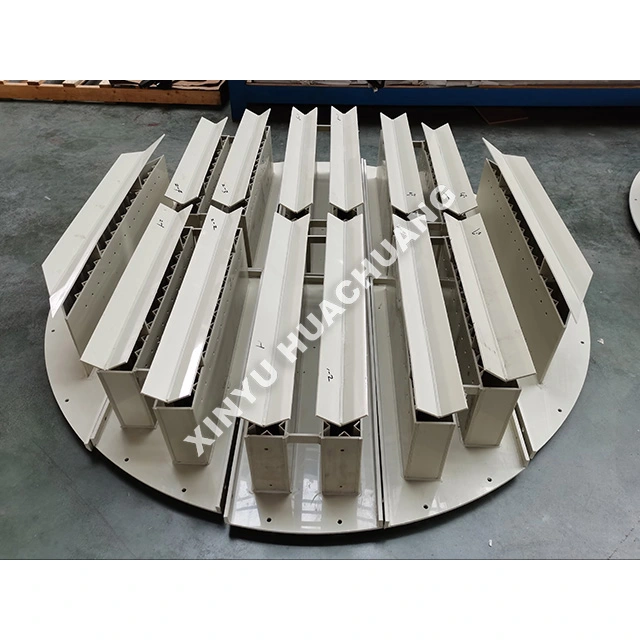

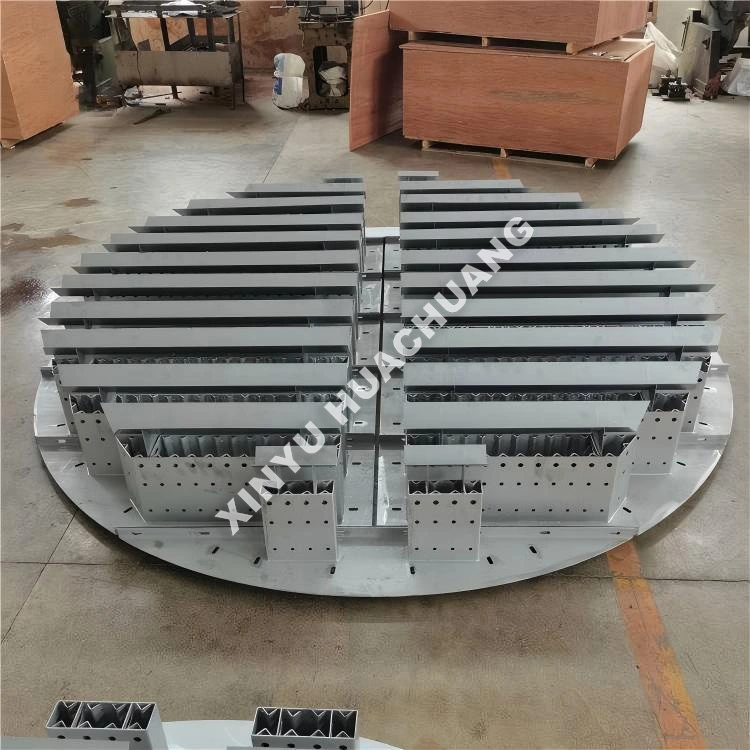

De XINYU HUACHUANG trog-en-pan-vloeistofverdeler is een geavanceerd vloeistofdistributiesysteem dat speciaal is ontworpen voor gepakte torens met een grote diameter. Door het ontwerp van de bak met hoge capaciteit te combineren met de superieure opvangmogelijkheden van een pan, zorgt deze vloeistofverdeler voor een optimaal damp-vloeistofcontact en voorkomt hij stroming door de muur. Het garandeert een uniforme vloeistofverdeling, zelfs bij fluctuerende stroomsnelheden, waardoor de scheidingsefficiëntie bij kritische destillatie- en absorptieprocessen wordt gemaximaliseerd.

Werkingsprincipe

● Kernmechanisme: De vloeistofverdeler werkt door de binnenkomende vloeistof op te vangen in een primaire pan, die vervolgens gelijkmatig in parallelle troggen wordt gevoerd. Vloeistof stroomt door deze troggen en wordt via nauwkeurig gekalibreerde gaten of stuwen op het pakkingbed afgevoerd. Dit tweetrapsontwerp zorgt voor een uitzonderlijke distributie-uniformiteit en een hoge operationele flexibiliteit.

● Materialen: Gemaakt van hoogwaardige materialen, waaronder SS304/316L, Hastelloy of gespecialiseerde fluorpolymeren (PTFE/PFA) om duurzaamheid en corrosiebestendigheid in zware omgevingen te garanderen.

● Procesintegratie: Deze veelzijdige vloeistofdistributeur met trog en pan past naadloos bij gestructureerde en willekeurige verpakkingsinternals. Het is bij uitstek geschikt voor zeer zuivere gefractioneerde destillatie, gasabsorptie en oplosmiddelterugwinningsprocessen, en kan perfect worden geïntegreerd met geautomatiseerde controlesystemen voor de refluxverhouding.

Technische specificaties

Hoe kies je het juiste?

● Torendiameter en vloeistofbelasting definiëren: Bepaal nauwkeurig het dwarsdoorsnedeoppervlak van de toren en het verwachte vloeistofdebiet. Dit is van cruciaal belang voor het dimensioneren van de trogbreedte, gatdiameter en stuwhoogte van de trog-en-pan-vloeistofverdeler om overstromingen of droge plekken te voorkomen.

● Beoordeel de zuiverheid van het voer: Als het voer deeltjes bevat of gevoelig is voor vervuiling, geef dan prioriteit aan een trogpanontwerp met grotere openingen of afvoer van het stuwtype om verstopping te voorkomen.

● Materiaalcompatibiliteit: Selecteer de juiste metallurgie of polymeer op basis van de chemische eigenschappen van uw mengsel. Standaard SS316L is geschikt voor de meeste organische oplosmiddelen, terwijl zeer corrosieve zuren Hastelloy of PTFE vereisen.

● Operationele flexibiliteit: Als uw proces aanzienlijke fluctuaties in de stroomsnelheid ervaart, zorg er dan voor dat de geselecteerde trog-en-pan-vloeistofverdeler een brede operationele turndown-ratio heeft om een ​​uniforme verdeling bij lage belastingen te behouden.

After-sales service en ondersteuning

Bij XINYU HUACHUANG streven we ernaar uitgebreide en betrouwbare after-salesondersteuning te bieden om de continue en efficiënte werking van uw apparatuur te garanderen. Ons toegewijde serviceteam staat altijd klaar om u te helpen.

Uitgebreide garantiedekking

Met trots bieden wij twee jaar garantie op onze apparatuur. Tijdens deze periode bieden wij gratis onderhouds- en reparatiediensten voor kwaliteitsgerelateerde problemen, met uitzondering van problemen die worden veroorzaakt door onjuiste bediening, ongeoorloofde wijzigingen of overmacht. Voor apparatuur na de garantieperiode van twee jaar blijven we levenslange onderhoudsdiensten aanbieden, waarbij we alleen de kosten van vervangende onderdelen en arbeid in rekening brengen.

Mechanisme voor snelle respons

Wij bieden 7×24 uur professionele technische telefonische ondersteuning. Na ontvangst van een storingsmelding zal ons technische team binnen 24 uur reageren en een haalbare oplossing bieden. Als service op locatie nodig is, zijn onze professionele monteurs binnen een week bij u aanwezig. In bijzondere omstandigheden waarin de apparatuur niet kan worden gerepareerd, zullen wij deze onvoorwaardelijk vervangen door een nieuw apparaat of een vervangend apparaat leveren tijdens de garantieperiode van twee jaar, of de nodige maatregelen nemen om de normale werking te herstellen.

Veelgestelde vragen (FAQ)

Vraag 1: Hoe zorgt het tweetrapsontwerp van de trog-en-pan-vloeistofverdeler voor een uniforme vloeistofverdeling?

A: De distributeur werkt in twee fasen. Ten eerste verzamelt de binnenkomende vloeistof zich in een primaire pan die als buffer fungeert en eventuele stroomschommelingen opvangt. Ten tweede stroomt de vloeistof gelijkmatig in parallelle troggen en wordt via nauwkeurig gekalibreerde gaten of stuwen op het pakkingbed afgevoerd. Deze tweetrapsbenadering elimineert de slechte verdeling waar eentrapsontwerpen vaak last van hebben.

Vraag 2: Wat maakt deze distributeur geschikt voor agressieve chemische omgevingen?

A: Het is gemaakt van hoogwaardige materialen, waaronder SS304/316L, Hastelloy of gespecialiseerde fluorpolymeren zoals PTFE en PFA. Deze materialen zorgen voor duurzaamheid en corrosiebestendigheid, zelfs bij de verwerking van agressieve zuren, oplosmiddelen of stromen met hoge temperaturen in zware industriële omgevingen.

Vraag 3: Hoe kan deze distributeur worden geïntegreerd met regelsystemen voor de refluxverhouding?

A: De trog-en-pan-vloeistofverdeler kan naadloos worden gecombineerd met geautomatiseerde refluxverhoudingsregelaars. De terugvloeivloeistof die uit de condensor terugkeert, komt in de primaire pan terecht, waar deze via het trogsysteem gelijkmatig over het pakkingbed wordt verdeeld. Deze integratie zorgt ervoor dat de refluxverhoudingen nauwkeurig worden gehandhaafd zonder handmatige tussenkomst.

Vraag 4: Met welke soorten verpakkingen werkt deze distributeur het beste?

A: Deze veelzijdige distributeur past naadloos bij zowel gestructureerde als willekeurige verpakkingsinternals. Het uniforme distributiepatroon maximaliseert de efficiëntie van elk pakkingtype, waardoor het geschikt is voor zeer zuivere gefractioneerde destillatie, gasabsorptie en oplosmiddelterugwinningsprocessen.

Vraag 5: Welke operationele flexibiliteit biedt het trog-pan-ontwerp?

A: Het tweetrapsontwerp biedt een hoge operationele flexibiliteit over een breed scala aan vloeistofstroomsnelheden. De primaire pan buffert stroomvariaties, terwijl de gekalibreerde troguitlaten de distributie-uniformiteit behouden, zelfs wanneer de doorvoer aanzienlijk verandert. Dit maakt de distributeur ideaal voor processen met variabele voedingssnelheden of batch-naar-batch-overgangen.
