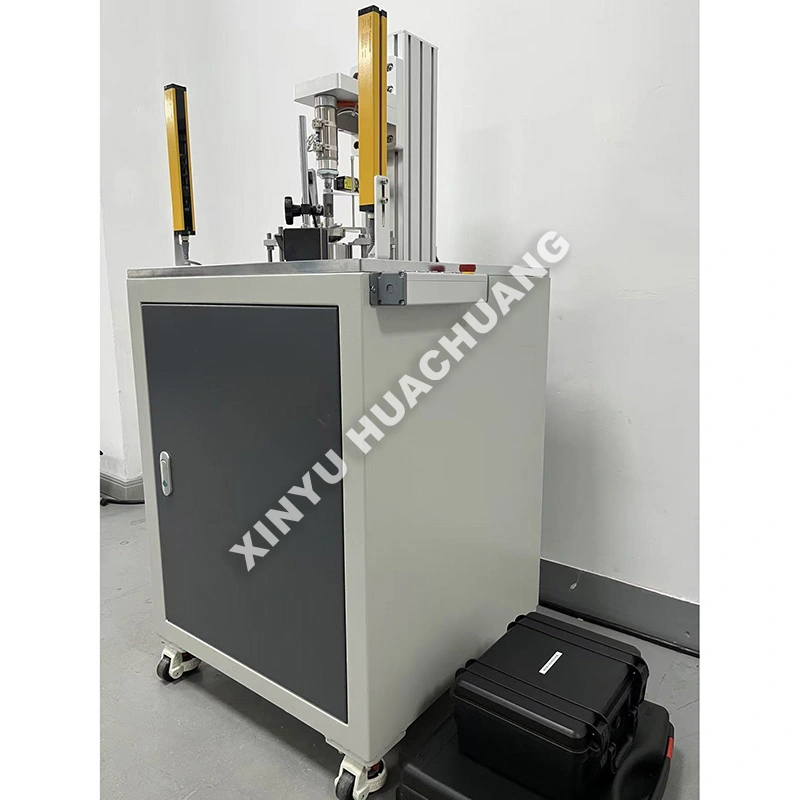

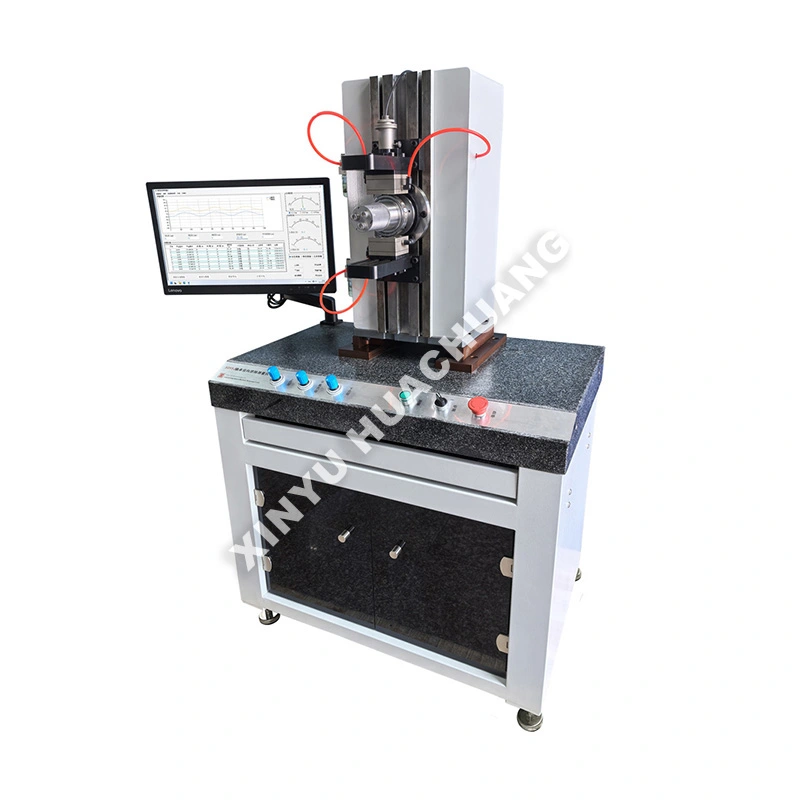

Meetinstrument voor axiale speling voor lagers

Het XINYU HUACHUANG meetinstrument voor axiale speling voor lagers is een zeer nauwkeurig, semi-automatisch testapparaat dat speciaal is ontworpen om de interne axiale speling van wentellagers te evalueren. Dit meetinstrument voor axiale speling voor lagers is ontworpen om te voldoen aan strenge internationale normen en past nauwkeurig gestandaardiseerde axiale meetbelastingen toe om microverplaatsingen vast te leggen. Uitgerust met intelligente PLC-automatisering en uiterst gevoelige sensoren, zorgt het voor een veilige, betrouwbare werking en levert het tegelijkertijd zeer reproduceerbare gegevens voor R&D, kwaliteitscontrole en productiecertificering.

Werkingsprincipe

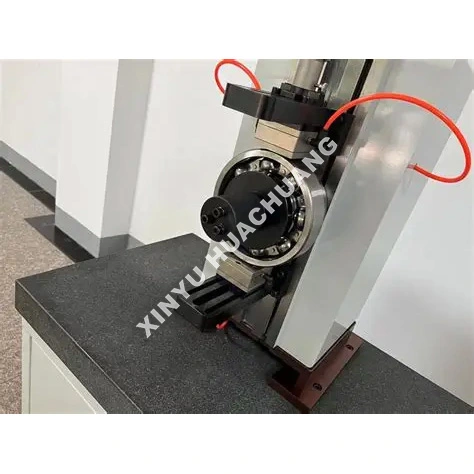

Meetinstrument voor axiale speling voor lagers werkt volgens een dynamisch, onbelast meetprincipe. De buitenring van het lager wordt stevig vastgezet en vastgeklemd, terwijl op de binnenring een nauwkeurige axiale meetbelasting wordt uitgeoefend. Hooggevoelige verplaatsingssensoren registreren de axiale beweging van de rolelementen terwijl ze door de belastingzone gaan. Het systeem maakt gebruik van differentiële algoritmen om geometrische fouten automatisch te elimineren en berekent de werkelijke axiale speling zonder dat vervormingscompensatie nodig is.

Wat zijn de onderscheidende voordelen?

● Uiterst nauwkeurige metingen: Beschikt over eersteklas inductieve sensoren met een statische herhaalbaarheid van <1,5 μm en dynamische herhaalbaarheid van <2,5 μm.

● Geautomatiseerd laden: Pneumatisch of gemotoriseerd laden zorgt voor consistente, gestandaardiseerde meetkrachten, waardoor handmatige bedieningsfouten worden geëlimineerd.

● Intelligente gegevensverwerking: berekent automatisch de gemiddelde speling, identificeert rotatiestoringen en genereert statistische SPC/CPK-rapporten.

● Robuuste en veilige constructie: Gebouwd met een stevig mechanisch frame en voorzien van automatische kalibratie ten opzichte van standaard referentieonderdelen om de nauwkeurigheid op de lange termijn te behouden.

● Veelzijdige compatibiliteit: Modulaire opspanning maakt snelle wisselingen mogelijk om verschillende lagertypen te testen, van groefkogellagers tot kegelrollagers.

Technische specificaties

Waar kan het worden gebruikt?

● Lagerproductie: 100% inline of offline kwaliteitsinspectie voor groefkogel-, cilindrische rol- en kegelrollagers.

● Automotive & Luchtvaart: Inkomende kwaliteitscontrole (IQC) en assemblageverificatie voor wielnaven, versnellingsbakken en turbinemotoren.

● Precisiemachines: afstemming van spelingen en koppelingsselectie voor zeer nauwkeurige spindels van werktuigmachines en robotica.

● Onderhoud en MRO: Conditiebeoordeling en evaluatie van de speling van lagers tijdens revisies van apparatuur.

Voorzorgsmaatregelen voor gebruik

● Monstervoorbereiding: Maak het lager altijd grondig schoon om roestwerende middelen of vet te verwijderen dat de micrometing zou kunnen beïnvloeden.

● Thermisch evenwicht: Laat zowel het instrument als het lager acclimatiseren aan de kamertemperatuur (20±5℃) voordat u gaat testen.

● Juiste uitlijning: Zorg ervoor dat het lager perfect vlak op het armatuur zit om valse metingen te voorkomen die worden veroorzaakt door het kantelen van de buitenste ring.

● Kalibratie: voer aan het begin van elke dienst de automatische kalibratieroutine uit met behulp van standaard referentielagers.

Onderhoudsgids

● Dagelijks: Veeg de meetopstellingen en de sensornaald af met een schone, pluisvrije doek. Controleer de pneumatische luchtdruk (indien van toepassing) en tap vocht uit het filter af.

● Wekelijks/maandelijks: Inspecteer de roterende spindel en laadhendels op een soepele werking. Breng zoals aanbevolen een druppel lichte machineolie aan op de mechanische draaipunten.

● Driemaandelijks: voer een volledige systeemkalibratie uit met behulp van gecertificeerde standaardklaringsblokken om de lineariteit en versterkingsnauwkeurigheid te verifiëren.

● Omgevingscontrole: Houd het instrument uit de buurt van zwaar trillende machines, sterke magnetische velden en direct zonlicht om de meetstabiliteit te behouden.

Ondersteuning die u vertrouwen geeft

Bij XINYU HUACHUANG streven we ernaar uitgebreide en betrouwbare after-salesondersteuning te bieden om de continue en efficiënte werking van uw apparatuur te garanderen. Ons toegewijde serviceteam staat altijd klaar om u te helpen.

Uitgebreide garantiedekking

Met trots bieden wij twee jaar garantie op onze apparatuur. Tijdens deze periode bieden wij gratis onderhouds- en reparatiediensten voor kwaliteitsgerelateerde problemen, met uitzondering van problemen die worden veroorzaakt door onjuiste bediening, ongeoorloofde wijzigingen of overmacht. Voor apparatuur na de garantieperiode van twee jaar blijven we levenslange onderhoudsdiensten aanbieden, waarbij we alleen de kosten van vervangende onderdelen en arbeid in rekening brengen.

Mechanisme voor snelle respons

Wij bieden 7×24 uur professionele technische telefonische ondersteuning. Na ontvangst van een storingsmelding zal ons technische team binnen 24 uur reageren en een haalbare oplossing bieden. Als service op locatie nodig is, zijn onze professionele monteurs binnen een week bij u aanwezig. In bijzondere omstandigheden waarin de apparatuur niet kan worden gerepareerd, zullen wij deze onvoorwaardelijk vervangen door een nieuw apparaat of een vervangend apparaat leveren tijdens de garantieperiode van twee jaar, of de nodige maatregelen nemen om de normale werking te herstellen.

Veelgestelde vragen (FAQ)

Vraag 1: Wat is axiale speling en hoe verschilt deze van radiale speling?

A: De axiale speling is de totale afstand die de binnenring van het lager axiaal (langs de as van de as) kan bewegen ten opzichte van de buitenring wanneer er geen externe belasting wordt uitgeoefend. Terwijl de radiale speling de beweging loodrecht op de as meet, meet de axiale speling de beweging evenwijdig aan de as. Beide spelingen hebben invloed op de lagerprestaties, maar de axiale speling is vooral van cruciaal belang voor toepassingen met stuwkracht, zoals tandwielkasten en verticale pompen.

Vraag 2: Hoe zorgt het dynamische meetprincipe van het instrument voor nauwkeurigheid?

A: De buitenring wordt stevig vastgezet en vastgeklemd, terwijl er een nauwkeurige axiale meetbelasting wordt uitgeoefend op de binnenring. Hooggevoelige verplaatsingssensoren registreren de axiale beweging van de rolelementen terwijl ze door de belastingzone gaan. Het systeem maakt gebruik van differentiële algoritmen om geometrische fouten, zoals de slingering van het vlak en het wiebelen van de kooi, automatisch te elimineren en de werkelijke axiale speling te berekenen zonder dat vervormingscompensatie nodig is.

Vraag 3: Waarom is de axiale speling vooral belangrijk voor hoekcontactlagers en kegellagers?

A: Hoekcontact- en kegelrollagers zijn ontworpen om gecombineerde radiale en axiale belastingen te dragen. Hun axiale speling bepaalt rechtstreeks de contacthoek tussen rolelementen en loopbanen, die op zijn beurt de belastingsverdeling, stijfheid en warmteontwikkeling regelt. Een onjuiste axiale speling bij deze lagertypen leidt tot een ongelijkmatige verdeling van de belasting, voortijdig afbrokkelen en catastrofaal falen.

Vraag 4: Kan dit instrument naast het meetinstrument voor de radiale speling worden gebruikt voor een volledige lagerinspectie?

EEN: Ja. Samen zorgen de radiale en axiale spelingsinstrumenten voor een uitgebreid spelingsprofiel van het lager. Veel lagerspecificaties vereisen dat beide waarden worden geverifieerd. Door beide instrumenten achtereenvolgens op hetzelfde lager te gebruiken, krijgt u een volledig beeld van de interne geometrie en wordt bevestigd dat het lager aan alle spelingsvereisten voldoet.

Vraag 5: Hoe ondersteunt het instrument inkomende inspecties en foutanalyses?

A: Bij inkomende inspectie verifieert het instrument vóór installatie of nieuwe lagers voldoen aan de gespecificeerde axiale spelingsgroep, waardoor kostbaar nabewerking van de montage wordt voorkomen. Voor de analyse van defecten helpt het meten van de axiale speling van geretourneerde of in het veld defecte lagers bepalen of onjuiste speling een bijdragende factor is, wat het onderzoek naar de hoofdoorzaak en corrigerende maatregelen ondersteunt.
