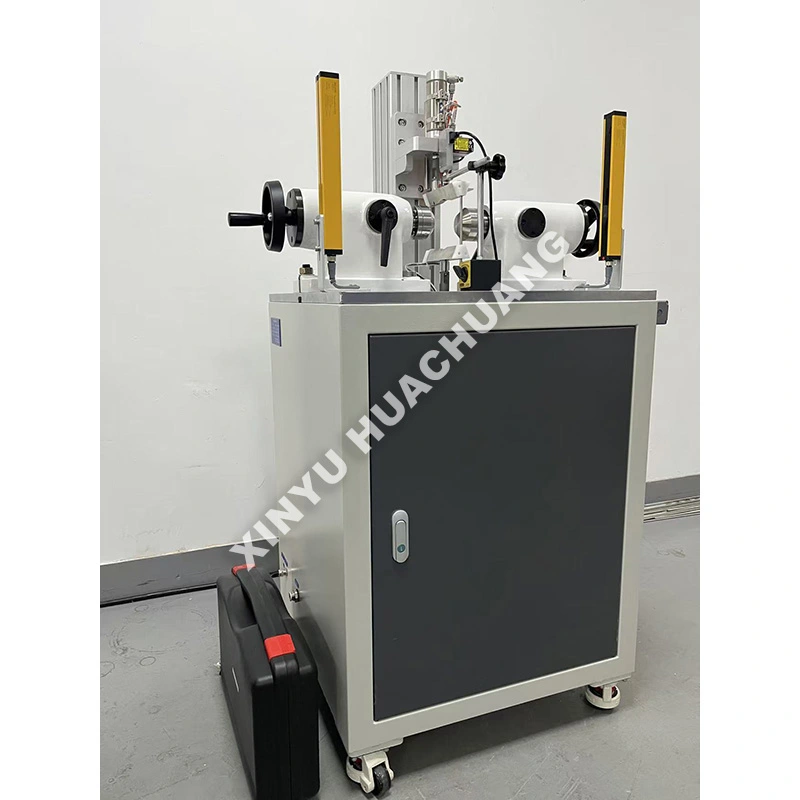

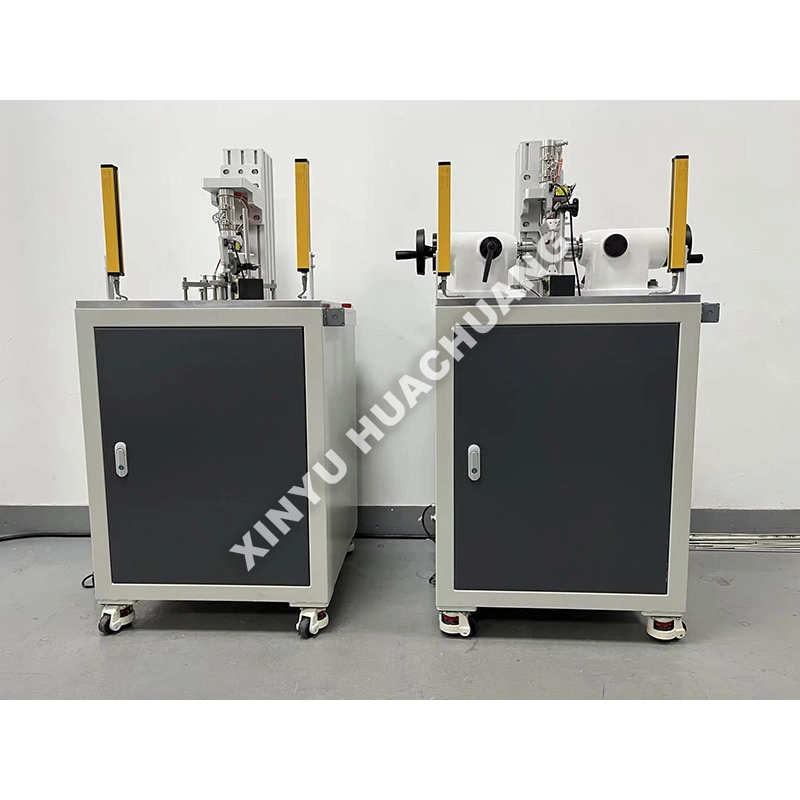

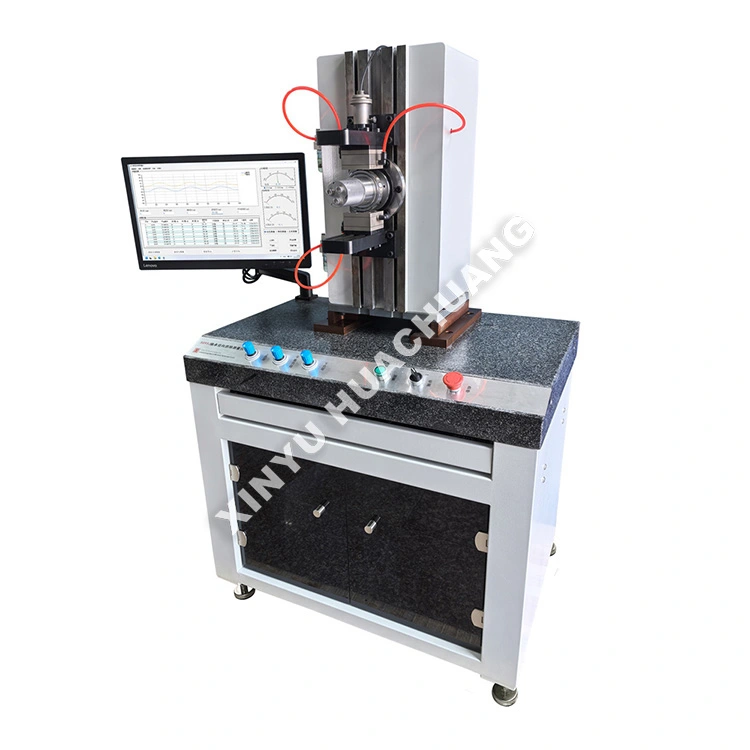

Meetinstrument voor radiale speling

Het XINYU HUACHUANG meetinstrument voor radiale speling is een zeer nauwkeurig, semi-automatisch testapparaat dat speciaal is ontworpen om de interne radiale speling van wentellagers te evalueren. Dit meetinstrument voor radiale speling is ontworpen om te voldoen aan strenge internationale normen en past nauwkeurig gestandaardiseerde meetbelastingen toe om microverplaatsingen vast te leggen. Uitgerust met intelligente PLC-automatisering en uiterst gevoelige sensoren, zorgt het voor een veilige, betrouwbare werking en levert het tegelijkertijd zeer reproduceerbare gegevens voor R&D, kwaliteitscontrole en productiecertificering.

Werkingsprincipe

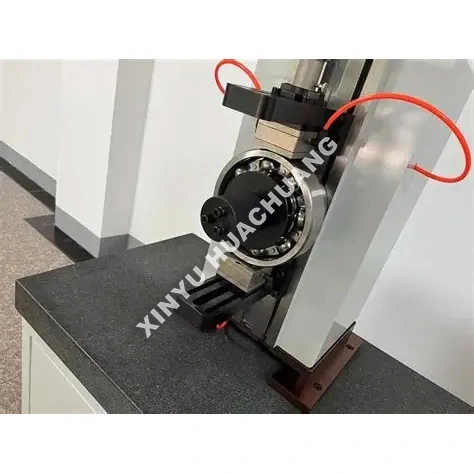

Het meetinstrument voor de radiale speling werkt volgens een dynamisch, onbelast meetprincipe. De binnenring van het lager wordt gefixeerd en geroteerd door een synchrone motor, terwijl op de buitenring een nauwkeurige meetbelasting wordt uitgeoefend. Hooggevoelige verplaatsingssensoren registreren de radiale beweging van de rolelementen terwijl ze door de belastingzone gaan. Het systeem maakt gebruik van differentiële algoritmen om geometrische fouten automatisch te elimineren en berekent de werkelijke radiale speling zonder dat vervormingscompensatie nodig is.

Wat zijn de onderscheidende voordelen?

● Uiterst nauwkeurige metingen: Beschikt over eersteklas inductieve sensoren met een statische herhaalbaarheid van <1,5 μm en dynamische herhaalbaarheid van <2,5 μm.

● Geautomatiseerd laden: Pneumatisch of gemotoriseerd laden zorgt voor consistente, gestandaardiseerde meetkrachten, waardoor handmatige bedieningsfouten worden geëlimineerd.

● Intelligente gegevensverwerking: berekent automatisch de gemiddelde speling, identificeert rotatiestoringen en genereert statistische SPC/CPK-rapporten.

● Robuuste en veilige constructie: Gebouwd met een stevig mechanisch frame en voorzien van automatische kalibratie ten opzichte van standaard referentieonderdelen om de nauwkeurigheid op de lange termijn te behouden.

● Veelzijdige compatibiliteit: Modulaire opspanning maakt snelle wisselingen mogelijk om verschillende lagertypen te testen, van groefkogellagers tot kegelrollagers.

Technische specificaties

Waar is het van toepassing?

● Lagerproductie: 100% inline of offline kwaliteitsinspectie voor groefkogel-, cilindrische rol- en kegelrollagers.

● Automotive & Luchtvaart: Inkomende kwaliteitscontrole (IQC) en assemblageverificatie voor wielnaven, versnellingsbakken en turbinemotoren.

● Precisiemachines: afstemming van spelingen en koppelingsselectie voor zeer nauwkeurige spindels van werktuigmachines en robotica.

● Onderhoud en MRO: Conditiebeoordeling en evaluatie van de speling van lagers tijdens revisies van apparatuur.

Voorzorgsmaatregelen voor gebruik

● Monstervoorbereiding: Maak het lager altijd grondig schoon om roestwerende middelen of vet te verwijderen dat de micrometing zou kunnen beïnvloeden.

● Thermisch evenwicht: Laat zowel het instrument als het lager acclimatiseren aan de kamertemperatuur (20±5℃) voordat u gaat testen.

● Juiste uitlijning: Zorg ervoor dat het lager perfect vlak op het armatuur zit om valse metingen te voorkomen die worden veroorzaakt door het kantelen van de buitenste ring.

● Kalibratie: voer aan het begin van elke dienst de automatische kalibratieroutine uit met behulp van standaard referentielagers.

Onderhoudsgids

● Dagelijks: Veeg de meetopstellingen en de sensornaald af met een schone, pluisvrije doek. Controleer de pneumatische luchtdruk (indien van toepassing) en tap vocht uit het filter af.

● Wekelijks/maandelijks: Inspecteer de roterende spindel en laadhendels op een soepele werking. Breng zoals aanbevolen een druppel lichte machineolie aan op de mechanische draaipunten.

● Driemaandelijks: voer een volledige systeemkalibratie uit met behulp van gecertificeerde standaardklaringsblokken om de lineariteit en versterkingsnauwkeurigheid te verifiëren.

● Omgevingscontrole: Houd het instrument uit de buurt van zwaar trillende machines, sterke magnetische velden en direct zonlicht om de meetstabiliteit te behouden.

Details over bescherming na aankoop

Bij XINYU HUACHUANG streven we ernaar uitgebreide en betrouwbare after-salesondersteuning te bieden om de continue en efficiënte werking van uw apparatuur te garanderen. Ons toegewijde serviceteam staat altijd klaar om u te helpen.

Uitgebreide garantiedekking

Met trots bieden wij twee jaar garantie op onze apparatuur. Tijdens deze periode bieden wij gratis onderhouds- en reparatiediensten voor kwaliteitsgerelateerde problemen, met uitzondering van problemen die worden veroorzaakt door onjuiste bediening, ongeoorloofde wijzigingen of overmacht. Voor apparatuur na de garantieperiode van twee jaar blijven we levenslange onderhoudsdiensten aanbieden, waarbij we alleen de kosten van vervangende onderdelen en arbeid in rekening brengen.

Mechanisme voor snelle respons

Wij bieden 7×24 uur professionele technische telefonische ondersteuning. Na ontvangst van een storingsmelding zal ons technische team binnen 24 uur reageren en een haalbare oplossing bieden. Als service op locatie nodig is, zijn onze professionele monteurs binnen een week bij u aanwezig. In bijzondere omstandigheden waarin de apparatuur niet kan worden gerepareerd, zullen wij deze onvoorwaardelijk vervangen door een nieuw apparaat of een vervangend apparaat leveren tijdens de garantieperiode van twee jaar, of de nodige maatregelen nemen om de normale werking te herstellen.

Veelgestelde vragen (FAQ)

Vraag 1: Wat is radiale speling en waarom is dit van belang voor de lagerprestaties?

A: De radiale speling is de totale afstand die de binnenring van het lager radiaal kan bewegen ten opzichte van de buitenring wanneer er geen externe belasting wordt uitgeoefend. De juiste radiale speling is van cruciaal belang omdat te weinig speling overmatige wrijving, oververhitting en vroegtijdig falen veroorzaakt, terwijl te veel speling leidt tot trillingen, lawaai en een verminderd draagvermogen.

Vraag 2: Hoe werkt het dynamische nullastmeetprincipe?

A: Het instrument fixeert de binnenring van het lager en roteert deze via een synchrone motor, terwijl een nauwkeurige meetbelasting op de buitenring wordt uitgeoefend. Hooggevoelige verplaatsingssensoren registreren de radiale beweging van de rolelementen terwijl ze door de belastingzone gaan. Differentiële algoritmen elimineren vervolgens automatisch geometrische fouten zoals onrondheid, waardoor de werkelijke radiale spelingswaarde wordt verkregen.

Vraag 3: Waarom gebruikt het instrument differentiële algoritmen in plaats van directe metingen?

A: Lagers hebben inherente geometrische onvolkomenheden (lichte ovaliteit, oppervlaktegolving en dimensionale variaties in rolelementen) die eenvoudige puntmetingen kunnen vervormen. Het differentiële algoritme legt meerdere datapunten rond de volledige rotatie vast en scheidt deze geometrische fouten wiskundig van de werkelijke speling, waardoor de meetnauwkeurigheid wordt gegarandeerd zonder dat vervormingscompensatie nodig is.

Vraag 4: Welke lagertypen en -maten kan dit instrument meten?

A: Het instrument is geschikt voor diepgroefkogellagers, hoekcontactlagers, cilindrische rollagers en kegellagers in een groot bereik. Adapters en armaturen kunnen worden geconfigureerd om te passen bij specifieke lagerboringdiameters en buitendiameters, waardoor ze geschikt zijn voor zowel kwaliteitscontroles op de productielijn als laboratoriuminspecties.

Vraag 5: Hoe ondersteunt dit instrument de kwaliteitscontrole van lagers in de productie?

A: Door snelle, nauwkeurige en herhaalbare metingen van de radiale speling te leveren, maakt het instrument 100% inspectie van productiebatches of statistische bemonstering mogelijk volgens ISO 5753- en ABMA-normen. Dit zorgt ervoor dat elk verzonden lager voldoet aan de gespecificeerde spelingsgroep, waardoor garantieclaims en veldfouten als gevolg van onjuiste speling worden verminderd.
