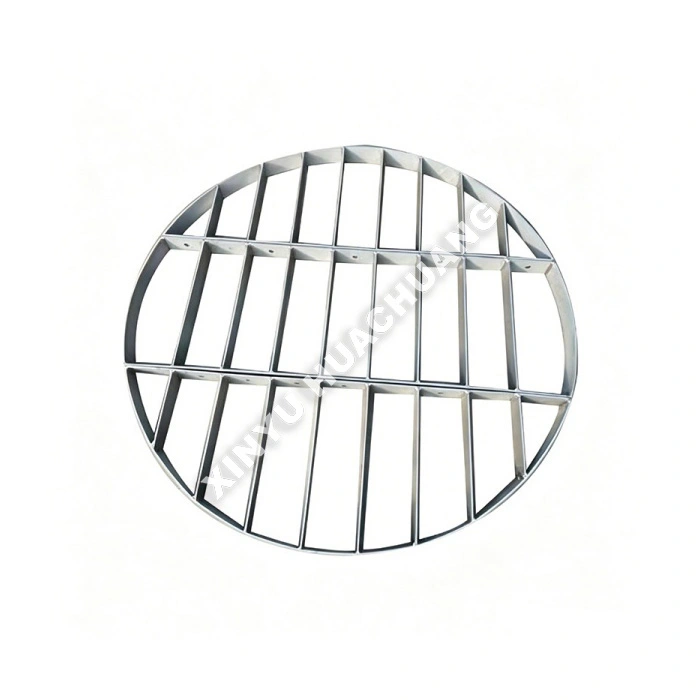

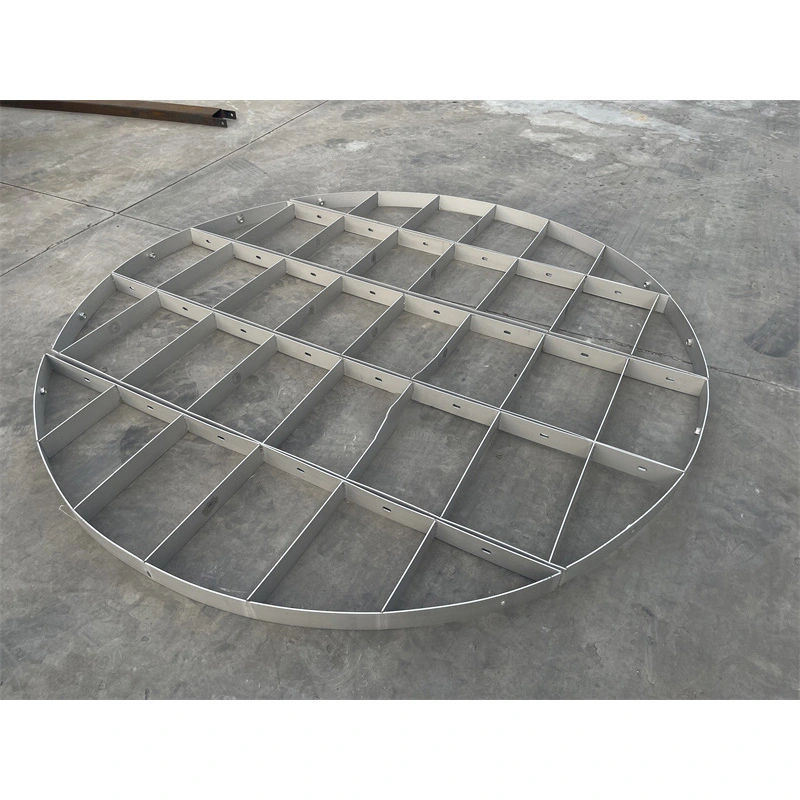

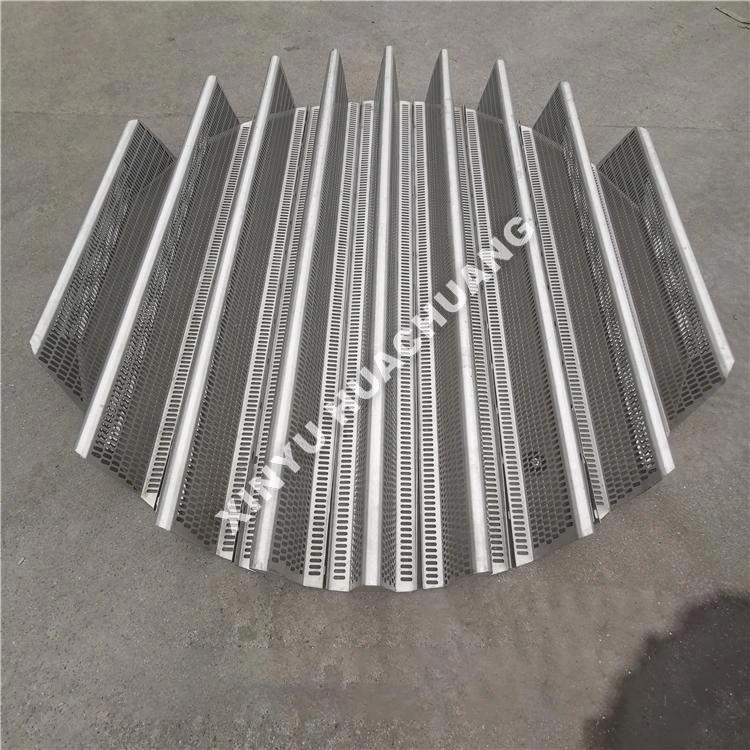

Ondersteuningsrooster voor de destillatietoren

Het XINYU HUACHUANG-ondersteuningsrooster voor de distillatietoren is een cruciaal structureel onderdeel dat speciaal is ontworpen voor gepakte torens op laboratorium- en pilotschaal met een kleine diameter. Dit ondersteuningsrooster voor de destillatietoren is ontworpen om het gewicht van gestructureerde of willekeurige pakkingen te dragen en tegelijkertijd de open ruimte te maximaliseren. Het zorgt voor een ongehinderde damp-vloeistofstroom en voorkomt dat de kolom overstroomt. Het robuuste en toch open ontwerp maakt het de ideale basis voor het bereiken van een hoge scheidingsefficiëntie in R&D- en pilottestomgevingen.

Werkingsprincipe

Het pakkingsrooster van de destillatietoren werkt door een stevig, horizontaal platform aan de onderkant van het pakkingbed te bieden. Het is geconstrueerd met verticale of horizontale staven die zijn gerangschikt om een ​​groot vrij dwarsdoorsnedeoppervlak te creëren. Deze open geometrie laat opstijgende damp en dalende vloeistof door met minimale drukval, terwijl tegelijkertijd wordt voorkomen dat de pakkingdeeltjes in het onderste gedeelte vallen. Het gladde oppervlak van het rooster helpt ook de ophoping van deeltjes en vervuiling aan de basis van de kolom te voorkomen.

Waar schijnt het?

● Hoog open oppervlak en lage drukval: Maximaliseert het vrije dwarsdoorsnedeoppervlak om een ​​soepele damp-vloeistofstroom te garanderen, waardoor knelpunten in kolommen met een kleine diameter worden voorkomen.

● Hoge mechanische sterkte: Ontworpen om het gewicht van het pakkingbed betrouwbaar te ondersteunen en operationele drukschommelingen te weerstaan ​​zonder vervorming.

● Anti-fouling ontwerp: Gladde oppervlakken en geoptimaliseerde staafafstanden voorkomen dat vaste stoffen, polymeren of deeltjes zich ophopen en de steun verstoppen.

● Nauwkeurige pasvorm: op maat gemaakt om perfect te passen bij de binnendiameter van laboratorium- en pilotglas- of metalen kolommen, zodat er geen vloeistof wordt omgeleid.

● Veelzijdige materialen: verkrijgbaar in SS304/316L, Hastelloy, PTFE en glas, passend bij de chemische compatibiliteit van uw specifieke proces.

Technische specificaties

Waar is het van toepassing?

● Academische en R&D-laboratoria: fundamentele kinetische studies, visualisatie van scheidingsprocessen en testen van katalysatoren.

● Installaties op pilotschaal: overbruggen van de kloof tussen benchtop R&D en industriële opschaling voor fijne chemicaliën en farmaceutische producten.

● Essentiële oliën en natuurlijke extracten: Zachte, zeer zuivere scheiding van hittegevoelige terpenen en geurstoffen.

● Speciale oplosmiddelen: Continue terugwinning en ultrahoge zuivering van hoogwaardige organische oplosmiddelen.

● Eten en drinken: Concentratie van natuurlijke smaken en extractie van bioactieve stoffen.

Voorzorgsmaatregelen voor gebruik

● Nauwkeurig waterpas stellen: zorg ervoor dat het steunrooster perfect horizontaal wordt geïnstalleerd. Een ongelijkmatig rooster kan aan één kant vloeistofophopingen veroorzaken, wat leidt tot ernstige slechte verdeling en verminderde scheidingsefficiëntie.

● Compatibiliteit met pakkinggroottes: Controleer of de staafafstand van het ondersteuningsrooster van de destillatietorenpakking kleiner is dan de minimale afmeting van uw pakking om te voorkomen dat er deeltjes doorheen vallen.

● Veilige bevestiging: Zorg er bij kolommen met een kleine diameter voor dat het rooster goed is vastgeklemd of gelast om te voorkomen dat het verschuift of omhoog komt tijdens werkzaamheden met een hoge dampstroom of vacuüm.

● Voorreiniging: Maak het rooster altijd grondig schoon voordat u de verpakking laadt, om eventuele bewerkingsoliën, metaalspaanders of vuil te verwijderen die uw proces zouden kunnen vervuilen.

After-sales service en ondersteuning

Bij XINYU HUACHUANG streven we ernaar uitgebreide en betrouwbare after-salesondersteuning te bieden om de continue en efficiënte werking van uw apparatuur te garanderen. Ons toegewijde serviceteam staat altijd klaar om u te helpen.

Uitgebreide garantiedekking

Met trots bieden wij twee jaar garantie op onze apparatuur. Tijdens deze periode bieden wij gratis onderhouds- en reparatiediensten voor kwaliteitsgerelateerde problemen, met uitzondering van problemen die worden veroorzaakt door onjuiste bediening, ongeoorloofde wijzigingen of overmacht. Voor apparatuur na de garantieperiode van twee jaar blijven we levenslange onderhoudsdiensten aanbieden, waarbij we alleen de kosten van vervangende onderdelen en arbeid in rekening brengen.

Mechanisme voor snelle respons

Wij bieden 7×24 uur professionele technische telefonische ondersteuning. Na ontvangst van een storingsmelding zal ons technische team binnen 24 uur reageren en een haalbare oplossing bieden. Als service op locatie nodig is, zijn onze professionele monteurs binnen een week bij u aanwezig. In bijzondere omstandigheden waarin de apparatuur niet kan worden gerepareerd, zullen wij deze onvoorwaardelijk vervangen door een nieuw apparaat of een vervangend apparaat leveren tijdens de garantieperiode van twee jaar, of de nodige maatregelen nemen om de normale werking te herstellen.

Veelgestelde vragen (FAQ)

Vraag 1: Wat is het belangrijkste doel van een pakkingondersteuningsrooster in een destillatiekolom?

A: Het steunrooster biedt een stevig, horizontaal platform aan de onderkant van het verpakkingsbed om alle verpakkingselementen of gestructureerde verpakkingsmodules veilig op hun plaats te houden. Zonder dit zou de pakking in het onderste gedeelte van de kolom belanden, waardoor de dampstroom wordt geblokkeerd en de scheidingsprestaties volledig teniet worden gedaan.

Vraag 2: Hoe minimaliseert het rasterontwerp de impact op de kolomprestaties?

A: Het raster is opgebouwd uit verticale of horizontale staven die zijn gerangschikt om een ​​groot vrij dwarsdoorsnedeoppervlak te creëren, vaak groter dan 90%. Deze open geometrie laat stijgende damp en dalende vloeistof door met minimale drukval, waardoor het rooster zelf geen knelpunt wordt in het massaoverdrachtsproces.

Vraag 3: Waarom is een aangroeiwerend ontwerp belangrijk voor een draagrooster?

A: Het steunrooster bevindt zich op het laagste punt van het pakkingbed, waar deeltjes, polymeerafzettingen en gekristalliseerde zouten zich op natuurlijke wijze ophopen. Een glad oppervlak en een open geometrie voorkomen dat materiaal zich ophoopt aan de basis van de kolom, waardoor de frequentie van uitschakelingen voor reiniging wordt verminderd en een consistente drukval gedurende de hele campagne wordt gehandhaafd.

Vraag 4: Hoe groot is het steunrooster ten opzichte van de verpakking erboven?

A: De openingsgrootte van het rooster is zorgvuldig afgestemd op de afmetingen van de verpakking om te voorkomen dat er verpakkingselementen doorheen vallen. Bij willekeurige pakking zijn de roosteropeningen aanzienlijk kleiner dan het kleinste pakkingelement. Voor gestructureerde pakkingen is het raster ontworpen om te passen bij de modulevoetafdruk en om vlakke ondersteuning te bieden over het hele bed.

Vraag 5: Welke constructiematerialen zijn beschikbaar voor draagroosters?

A: Steunroosters zijn verkrijgbaar in SS304/316L voor standaardtoepassingen, Hastelloy en titanium voor corrosieve omgevingen, en koolstofstaal met beschermende coatings voor kostengevoelige installaties. Het materiaal is geselecteerd op basis van het materiaal van de kolommantel en de procesomstandigheden, waardoor galvanische compatibiliteit en een lange levensduur worden gegarandeerd.
