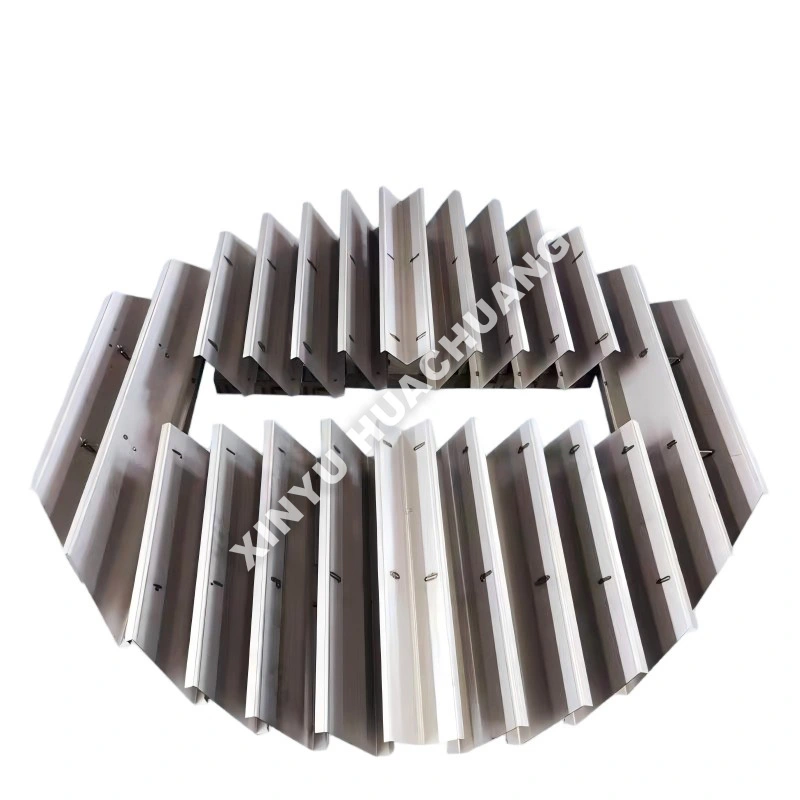

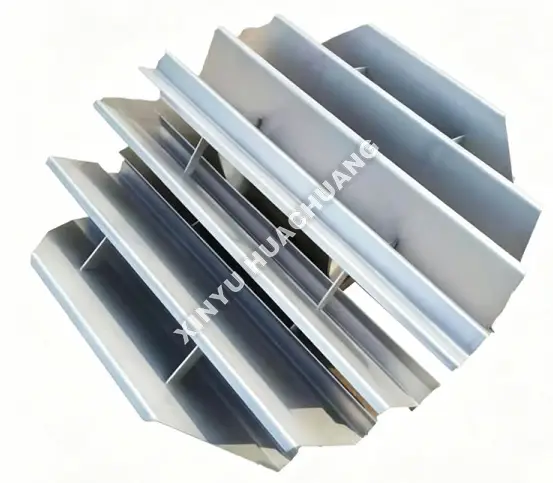

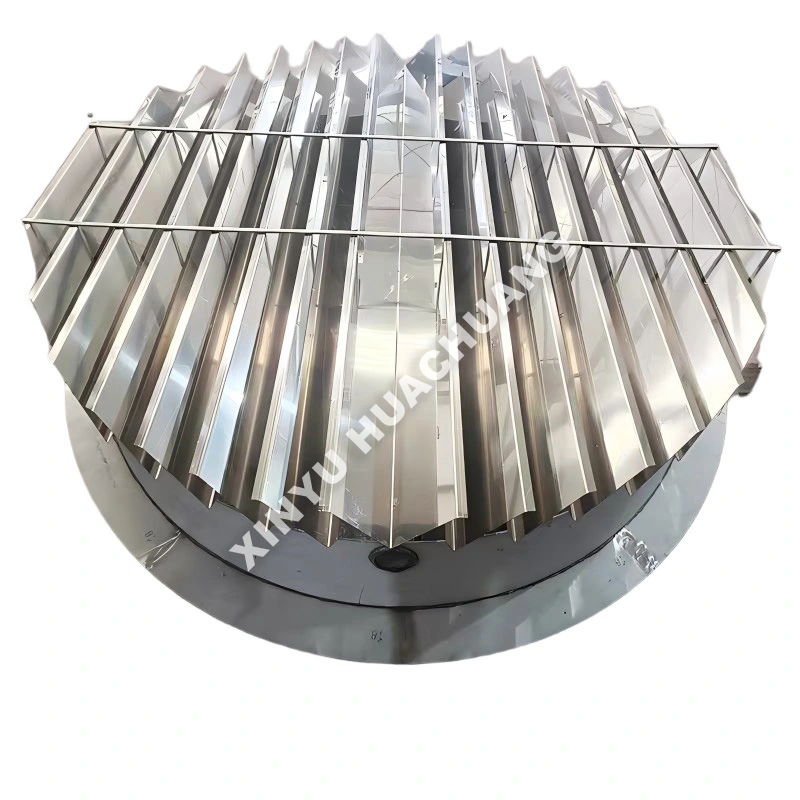

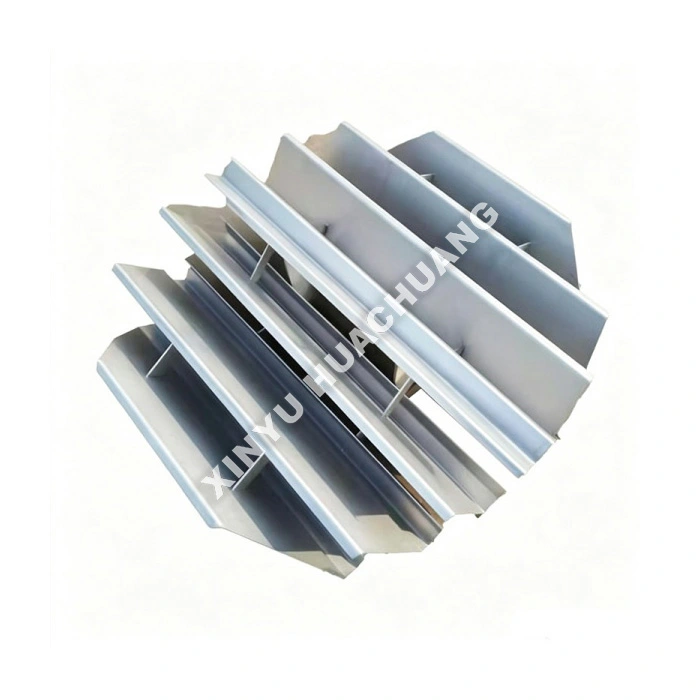

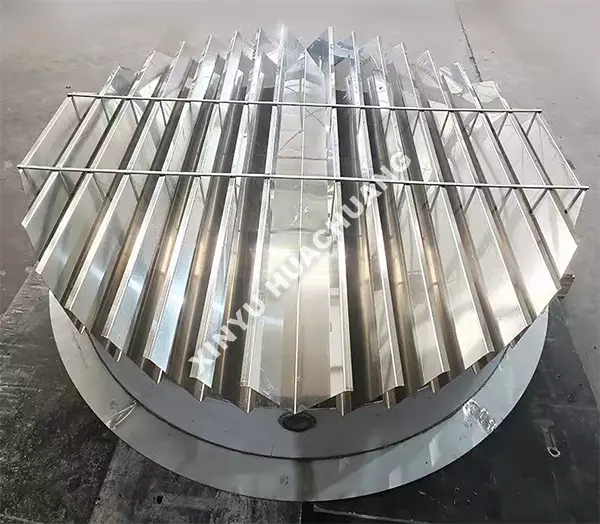

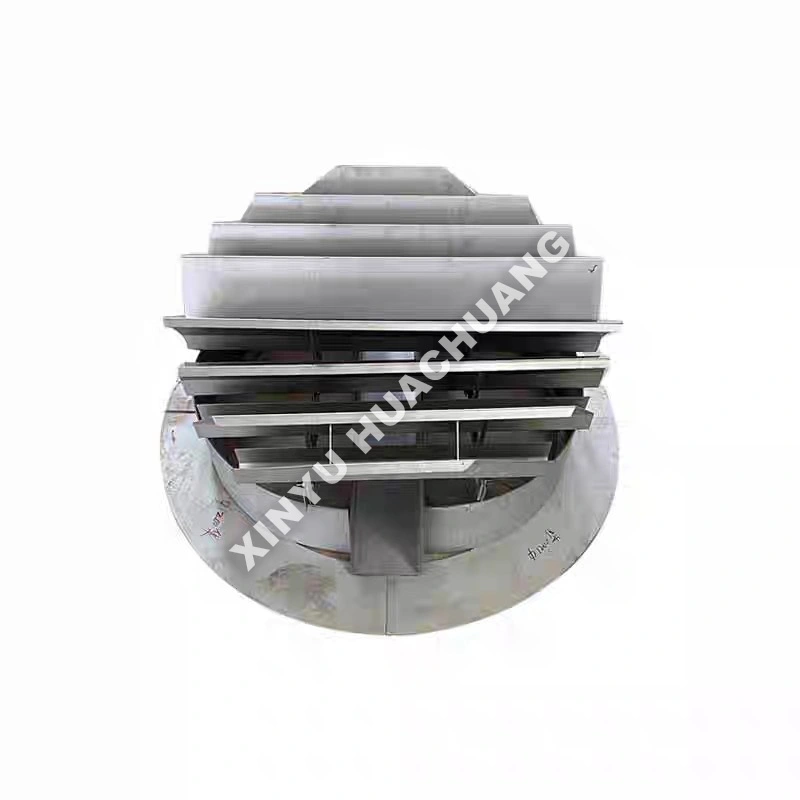

Vloeistofopvangbak

De XINYU HUACHUANG vloeistofopvangbak is een kritisch intern onderdeel van de toren, speciaal ontworpen om vloeistof te onderscheppen, verzamelen en herverdelen in gepakte kolommen met een kleine diameter. Deze vloeistofopvangbak is ontworpen om wandstroming te voorkomen en de scheidingsefficiëntie te behouden en zorgt voor een uniform damp-vloeistofcontact over het gehele pakkingbed. Het compacte, robuuste ontwerp maakt hem ideaal voor laboratoriumtorens, torens op pilotschaal en processen die tussenvoeding of zijtrekking vereisen.

Wat is een vloeistofopvangbak?

Een vloeistofopvangbak is een horizontale pan die wordt geïnstalleerd tussen pakkingsecties in destillatie-, absorptie- of stripkolommen. Het vangt de vloeistof op die door de pakking stroomt en verdeelt deze gelijkmatig naar het onderliggende bed. Deze vloeistofopvangbak is essentieel voor het handhaven van de kolomefficiëntie in hoge pilottorens waar een slechte vloeistofverdeling de prestaties ernstig kan beïnvloeden. Het dient ook als platform voor tussentijdse voerinjectie, zijafvoer of temperatuurbewakingspunten.

Waarom deze?

● Superieure vloeistofopvang: Geoptimaliseerde pangeometrie met voldoende diepte zorgt voor volledige vloeistofopvang, zelfs bij hoge dampsnelheden.

● Anti-Wall-Flow-ontwerp: Perifere afdichtingsringen en schotten voorkomen dat vloeistof de pakking omzeilt en langs de kolomwanden stroomt.

● Hoge dampdoorgang: Open stijgleidingontwerp minimaliseert de drukval terwijl een onbeperkte dampstroom door de collector mogelijk is.

● Robuuste constructie: Gebouwd met eersteklas SS304/316L of gespecialiseerde legeringen om thermische spanning en corrosieve omgevingen te weerstaan.

● Modulaire installatie: Nauwkeurig vervaardigde secties zorgen voor een snelle montage en perfecte waterpasstelling in de toren.

Technische specificaties

Selectie stappenplan

● Vloeistof- en dampbelastingen definiëren: bereken nauwkeurig het verwachte vloeistofdebiet en de dampsnelheid. Dit bepaalt de vereiste pandiepte, de grootte van de stijgbuis en het dampdoorlaatgebied van de vloeistofopvangbak.

● Beoordeel de diameter van de toren: Zorg ervoor dat de lade precies de juiste afmetingen heeft voor uw specifieke laboratorium- of pilotkolomdiameter om lekkage te voorkomen.

● Materiaalcompatibiliteit: Selecteer de juiste metallurgie op basis van procestemperatuur en chemische agressiviteit. Standaard SS316L dekt de meeste toepassingen; zeer corrosieve omgevingen vereisen Hastelloy.

● Functievereisten: Bepaal of de lade extra functies nodig heeft, zoals zijzuigmonden, tussenliggende invoerpunten of herverdelingsmogelijkheden.

Kwaliteitscontroleproces

● Materiaalverificatie: Strikte inspectie van binnenkomende metalen platen en lasmaterialen om metallurgische naleving te garanderen.

● Dimensionale nauwkeurigheid: Nauwkeurige meting van de pandiepte, de diameter van de stijgbuis en de algehele vlakheid om een ​​goede pasvorm en vloeistofopvang te garanderen.

● Laskwaliteit: Uitgebreide visuele en NDT-inspectie (niet-destructief testen) van alle lassen om lekvrije prestaties te garanderen.

● Oppervlaktebehandeling: verificatie van de passivatie- of coatingkwaliteit om corrosiebestendigheid in zware bedrijfsomstandigheden te garanderen.

● Fit-Up Test: verificatie vóór de montage van modulaire secties om de juiste uitlijning en afdichting vóór verzending te bevestigen.

After-sales service en ondersteuning

Bij XINYU HUACHUANG streven we ernaar uitgebreide en betrouwbare after-salesondersteuning te bieden om de continue en efficiënte werking van uw apparatuur te garanderen. Ons toegewijde serviceteam staat altijd klaar om u te helpen.

Uitgebreide garantiedekking

Met trots bieden wij twee jaar garantie op onze apparatuur. Tijdens deze periode bieden wij gratis onderhouds- en reparatiediensten voor kwaliteitsgerelateerde problemen, met uitzondering van problemen die worden veroorzaakt door onjuiste bediening, ongeoorloofde wijzigingen of overmacht. Voor apparatuur na de garantieperiode van twee jaar blijven we levenslange onderhoudsdiensten aanbieden, waarbij we alleen de kosten van vervangende onderdelen en arbeid in rekening brengen.

Mechanisme voor snelle respons

Wij bieden 7×24 uur professionele technische telefonische ondersteuning. Na ontvangst van een storingsmelding zal ons technische team binnen 24 uur reageren en een haalbare oplossing bieden. Als service op locatie nodig is, zijn onze professionele monteurs binnen een week bij u aanwezig. In bijzondere omstandigheden waarin de apparatuur niet kan worden gerepareerd, zullen wij deze onvoorwaardelijk vervangen door een nieuw apparaat of een vervangend apparaat leveren tijdens de garantieperiode van twee jaar, of de nodige maatregelen nemen om de normale werking te herstellen.

Veelgestelde vragen (FAQ)

Vraag 1: Wat is de primaire functie van een vloeistofopvangbak in een gepakte kolom?

A: Een vloeistofopvangbak vangt de vloeistof op die uit het pakkinggedeelte erboven naar beneden stroomt en verdeelt deze gelijkmatig over het pakkingbed eronder. Zonder deze lade stapelt de vloeistofverdeling zich op over meerdere verpakkingssecties, waardoor de scheidingsefficiëntie geleidelijk afneemt. De opvangbak "reset" in wezen de vloeistofverdeling bij elke pakkinggrens.

Vraag 2: Waarom is een vloeistofopvangbak essentieel in hoge pilottorens?

A: In hoge torens met meerdere pakkingsecties heeft de vloeistof de neiging naar de kolomwand te drijven terwijl deze naar beneden komt, waardoor bij elke opeenvolgende sectie een steeds ernstiger slechte verdeling ontstaat. Zonder opvangbakken tussen de secties kan dit cumulatieve effect de onderste pakkingsecties vrijwel ineffectief maken, waardoor dure katalysator of pakkingmateriaal wordt verspild.

Vraag 3: Welke andere functies heeft de opvangbak naast herverdeling?

A: De opvangbak dient ook als platform voor tussentijdse voerinjectie, zijafvoer van tussenproducten en installatie van temperatuurbewakingspunten. Deze extra functies maken het tot een veelzijdig hulpmiddel voor procesbeheer, en niet alleen tot een herverdelingsapparaat voor vloeistoffen.

Vraag 4: Hoe is de opvangbak ontworpen om de drukval te minimaliseren?

A: De bak is ontworpen met een groot vrij dwarsdoorsnedeoppervlak – vaak groter dan 85% – om opstijgende damp met minimale weerstand door te laten. De vloeistofopvangzones zijn strategisch gepositioneerd om dalende vloeistof op te vangen zonder het dampstroompad te belemmeren, waardoor de lage drukvalvoordelen van gepakte kolomwerking behouden blijven.

Vraag 5: Welke materialen worden vaak gebruikt voor vloeistofopvangbakken?

A: Collectorbakken worden doorgaans vervaardigd uit SS304/316L voor standaardtoepassingen, Hastelloy of titanium voor zeer corrosieve omgevingen, en met PTFE gevoerd staal voor toepassingen in de fluorchemie. De materiaalkeuze is afgestemd op de procesmedia en bedrijfsomstandigheden om een ​​lange levensduur te garanderen.
