Gasdestillatie-eenheid onder druk bij lage temperatuur

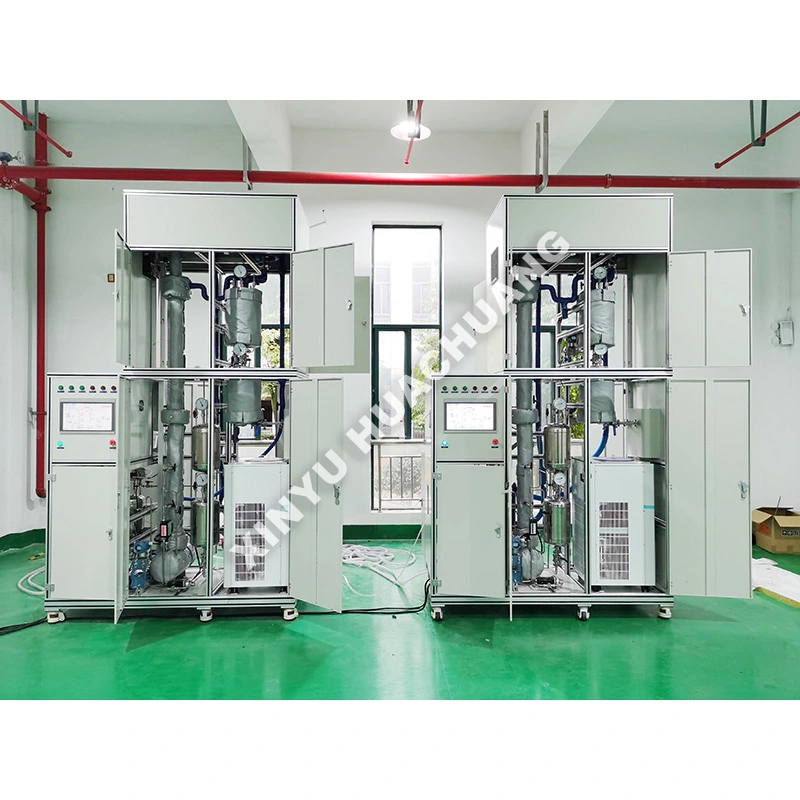

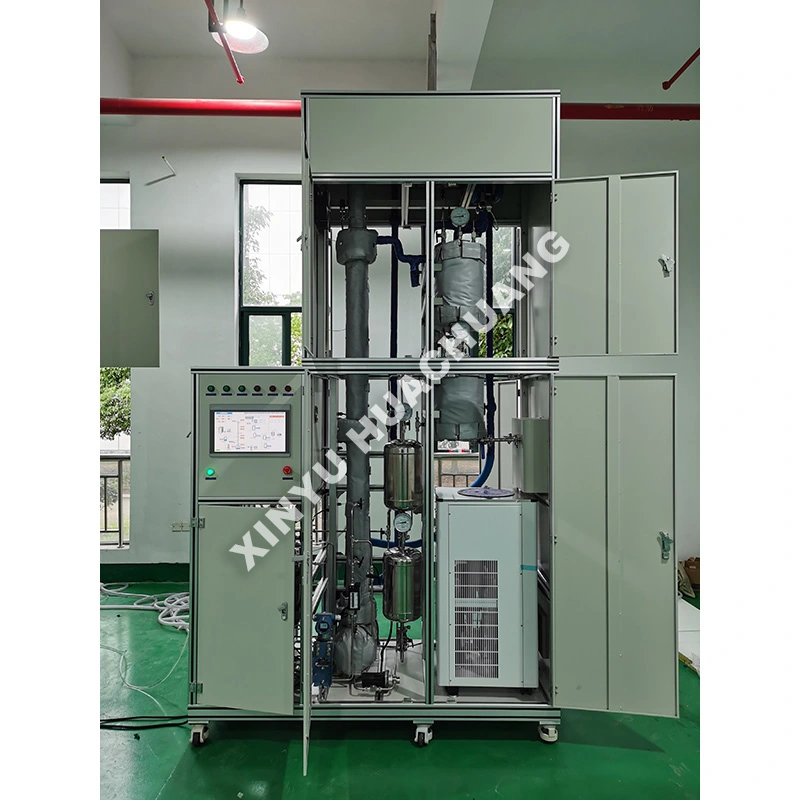

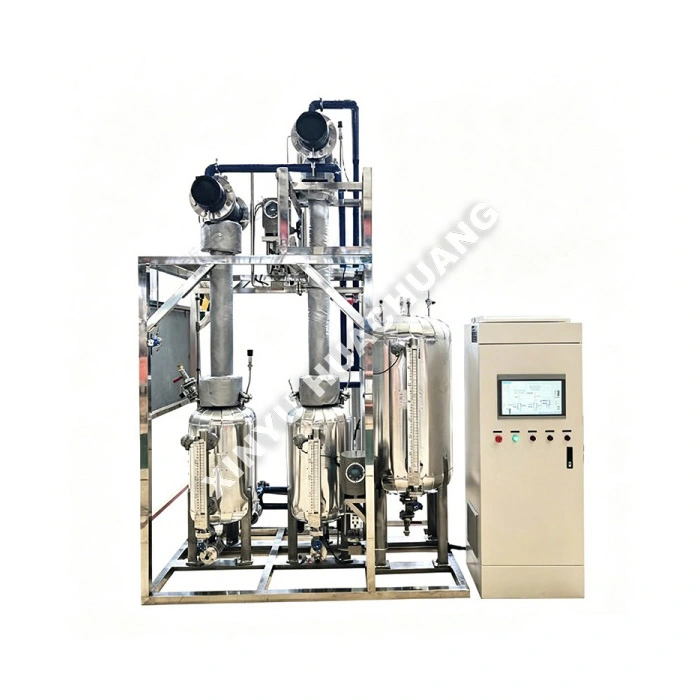

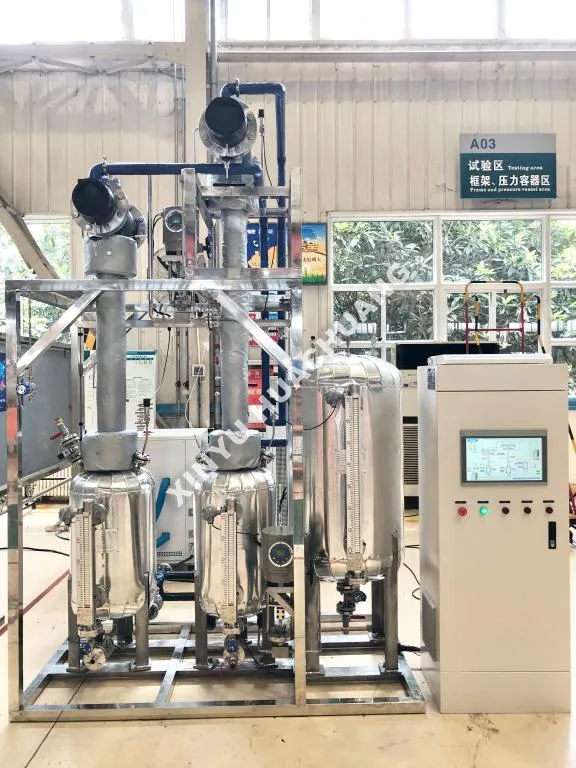

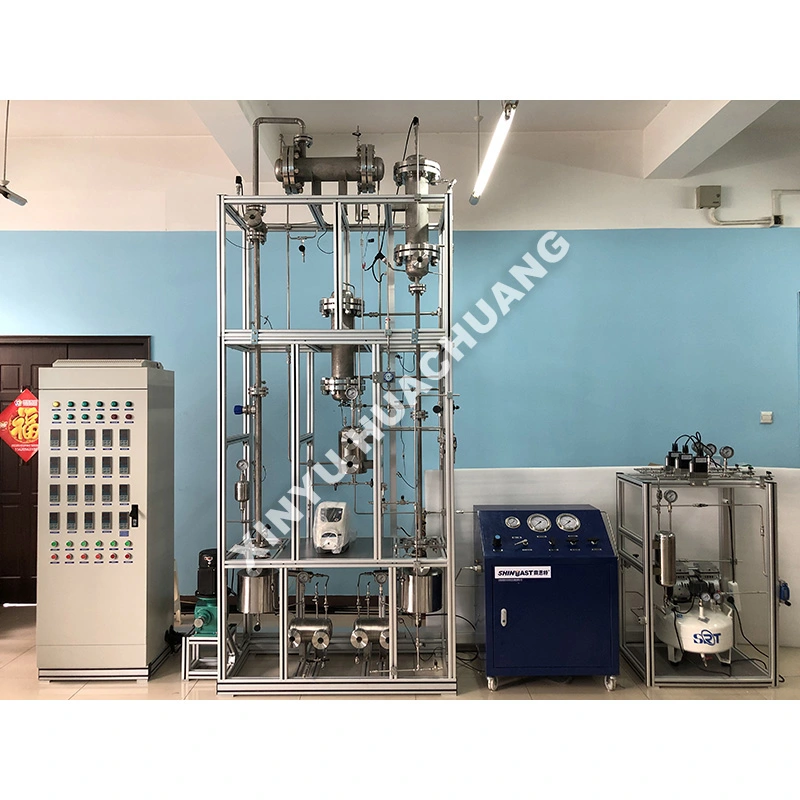

De XINYU HUACHUANG gasdestillatie-eenheid met lage temperatuur onder druk is een geavanceerd, alles-in-één scheidingssysteem dat speciaal is ontworpen voor de uiterst nauwkeurige zuivering van complexe gasmengsels. Deze gasdestillatie-eenheid met lage temperatuur is ontworpen om gebruik te maken van de verschillen in kookpunten en relatieve vluchtigheid van verschillende componenten en werkt onder lage temperatuur- en hogedrukomstandigheden om superieure meertrapsdamp-vloeistofmassaoverdracht te bereiken. Het hele systeem is gebouwd op een robuuste roestvrijstalen skid, waarin de destillatiekolom, condensors, reboilers, koelunits, compressoren en een intelligent PLC-besturingssysteem zijn geïntegreerd. Dit compacte, modulaire ontwerp zorgt voor eenvoudige installatie, naadloze verplaatsing en betrouwbare prestaties voor veeleisende industriële en onderzoekstoepassingen.

Werkingsprincipe

De gasdestillatie-eenheid met lage temperatuur onder druk werkt volgens de fundamentele principes van cryogene gefractioneerde destillatie. Het uit meerdere componenten bestaande gasmengsel wordt gecomprimeerd en voorgekoeld voordat het de destillatiekolom binnengaat. Binnenin de kolom vergemakkelijkt de omgeving met lage temperatuur en hoge druk een continu damp-vloeistofcontact over meerdere theoretische platen of pakkingslagen. Componenten met hogere kookpunten condenseren tot vloeistof en stromen naar beneden, terwijl lichtere componenten met lagere kookpunten verdampen en naar de top stijgen. Deze nauwkeurige massaoverdracht in meerdere fasen scheidt het doelgas effectief van onzuiverheden. De geïntegreerde koelcyclus zorgt voor de benodigde koelcapaciteit, terwijl de reboiler de warmte levert die nodig is voor de verdamping, alles naadloos gecoördineerd door het PLC-besturingssysteem.

Wat zijn de onderscheidende voordelen?

● Modulair, op een skid gemonteerd ontwerp: Alle kerncomponenten zijn geïntegreerd op een roestvrijstalen basis, wat resulteert in een zeer compacte voetafdruk, vereenvoudigde installatie ter plaatse en de flexibiliteit voor algehele verplaatsing.

● Uiterst nauwkeurige scheiding: Werkt onder geoptimaliseerde omstandigheden bij lage temperatuur en hoge druk om de relatieve volatiliteit te maximaliseren, waardoor een zeer zuivere terugwinning van doelgassen wordt gegarandeerd.

● Intelligente PLC-automatisering: Beschikt over een volledig geautomatiseerd besturingssysteem dat de temperatuur, druk en stroomsnelheden nauwkeurig regelt, waardoor handmatige tussenkomst aanzienlijk wordt verminderd en een stabiele werking op de lange termijn wordt gegarandeerd.

● Robuuste constructie: Vervaardigd uit hoogwaardig roestvrij staal dat bestand is tegen corrosie en cryogene temperaturen, waardoor een lange levensduur van de apparatuur en productzuiverheid worden gegarandeerd.

● Kant-en-klare oplossing: integreert compressoren, koeling, warmtewisselaars en kleppen in één enkele unit, waardoor de noodzaak voor complexe leidingen ter plaatse wordt geëlimineerd en de doorlooptijden van projecten worden verkort.

Technische specificaties

Waar is het van toepassing?

● Speciale elektronische gassen: Hoogzuivere zuivering van elektronische gassen voor de productie van halfgeleiders.

● Terugwinning en regeneratie van koelmiddelen: Efficiënte scheiding en recycling van gemengde koelmiddelen om te voldoen aan de milieueisen.

● Lichte koolwaterstofscheiding: nauwkeurige fractionering van C2-C4-koolwaterstoffen bij petrochemische verwerking.

● Terugwinning van industriële afvalgasbronnen: Valorisatie van industriële uitlaatstromen door het winnen van waardevolle chemische componenten.

Voorzorgsmaatregelen voor gebruik

● Spoelen vóór het starten: Voer altijd een grondige stikstofspoeling uit voordat u het voedingsgas introduceert om zuurstof en vocht te verwijderen, waardoor ijsverstoppingen of veiligheidsrisico's worden voorkomen.

● Thermisch evenwicht: Zorg ervoor dat het koelsysteem de beoogde basislijn voor lage temperaturen bereikt voordat het voedingsgas wordt geïntroduceerd om thermische schokken aan de interne onderdelen van de kolom te voorkomen.

● Drukbewaking: Bewaak voortdurend de hogedruksecties en zorg ervoor dat de veiligheidskleppen gekalibreerd en onbelemmerd zijn.

● Kwaliteit van het voedingsgas: Zorg ervoor dat het voedingsgas vooraf wordt gefilterd om deeltjes en vloeistofdruppels te verwijderen die de destillatiepakking of -platen kunnen vervuilen.

Onderhoudsgids

● Dagelijks: Inspecteer de PLC-interface op abnormale alarmen, controleer de kijkglazen op de juiste vloeistofniveaus en controleer of er geen zichtbare gas- of koelmiddellekken zijn.

● Wekelijks/maandelijks: Controleer het smeeroliepeil en de staat van de circulatiecompressor. Inspecteer de condensorbatterijen van de koelunit op stofophoping en reinig deze indien nodig.

● Driemaandelijks: Kalibreer kritische druk- en temperatuurtransmitters om ervoor te zorgen dat de PLC nauwkeurige gegevens ontvangt. Inspecteer de veiligheidskleppen en voer een handmatige activeringstest uit.

● Jaarlijks: Plan een uitgebreide uitschakeling om de interne toestand van de destillatiekolom te inspecteren, de warmtewisselaaroppervlakken van de reboiler en de condensor te reinigen en de integriteit van alle cryogene kleppen en pakkingen te verifiëren.

After-sales service en ondersteuning

Bij XINYU HUACHUANG streven we ernaar uitgebreide en betrouwbare after-salesondersteuning te bieden om de continue en efficiënte werking van uw apparatuur te garanderen. Ons toegewijde serviceteam staat altijd klaar om u te helpen.

Uitgebreide garantiedekking

Met trots bieden wij twee jaar garantie op onze apparatuur. Tijdens deze periode bieden wij gratis onderhouds- en reparatiediensten voor kwaliteitsgerelateerde problemen, met uitzondering van problemen die worden veroorzaakt door onjuiste bediening, ongeoorloofde wijzigingen of overmacht. Voor apparatuur na de garantieperiode van twee jaar blijven we levenslange onderhoudsdiensten aanbieden, waarbij we alleen de kosten van vervangende onderdelen en arbeid in rekening brengen.

Mechanisme voor snelle respons

Wij bieden 7×24 uur professionele technische telefonische ondersteuning. Na ontvangst van een storingsmelding zal ons technische team binnen 24 uur reageren en een haalbare oplossing bieden. Als service op locatie nodig is, zijn onze professionele monteurs binnen een week bij u aanwezig. In bijzondere omstandigheden waarin de apparatuur niet kan worden gerepareerd, zullen wij deze onvoorwaardelijk vervangen door een nieuw apparaat of een vervangend apparaat leveren tijdens de garantieperiode van twee jaar, of de nodige maatregelen nemen om de normale werking te herstellen.

Veelgestelde vragen (FAQ)

Vraag 1: Hoe bereikt de gasdestillatie-eenheid met lage temperatuur onder druk gasscheiding op fundamenteel niveau?

A: De unit werkt op cryogene gefractioneerde destillatie. Het uit meerdere componenten bestaande gasmengsel wordt eerst gecomprimeerd en voorgekoeld en komt vervolgens in de destillatiekolom terecht waar een omgeving met lage temperatuur en hoge druk continu damp-vloeistofcontact mogelijk maakt. Componenten met hogere kookpunten condenseren tot vloeistof en stromen naar beneden, terwijl lichtere componenten verdampen en naar de top stijgen, waardoor een nauwkeurige scheiding wordt bereikt door massaoverdracht in meerdere fasen.

Vraag 2: Waarom wordt het gasmengsel gecomprimeerd en voorgekoeld voordat het de destillatiekolom binnengaat?

A: Compressie verhoogt de gasdruk, waardoor het damp-vloeistofevenwicht verschuift en de vloeibaarmakingstemperatuur van elke component toeneemt. Voorkoeling brengt het mengsel vervolgens dichter bij het dauwpunt voordat het de kolom binnengaat. Samen verminderen deze stappen de koelbelasting in de kolom en verbeteren ze de algehele scheidingsefficiëntie.

Vraag 3: Welke rol speelt de geïntegreerde koelcyclus in het destillatieproces?

A: De geïntegreerde koelcyclus biedt de noodzakelijke koelcapaciteit om de lage temperatuur in de kolom te behouden. Zonder deze continue koeling zou de gecondenseerde vloeistof opnieuw verdampen en zou het massaoverdrachtsproces mislukken. De koelcyclus werkt samen met de reboiler om de precieze thermische gradiënt in stand te houden die nodig is voor een effectieve scheiding.

Vraag 4: Hoe draagt ​​de reboiler bij aan het scheidingsproces?

A: De herverdamper levert de warmte die nodig is voor verdamping op de bodem van de destillatiekolom. Door de naar beneden stromende vloeistof gedeeltelijk opnieuw te verdampen, ontstaat er een stijgende dampstroom die de tegenstroommassaoverdracht over de theoretische platen of pakkingslagen aandrijft. Deze continue damp-vloeistofuitwisseling verrijkt elke component in zijn respectieve zone geleidelijk.
