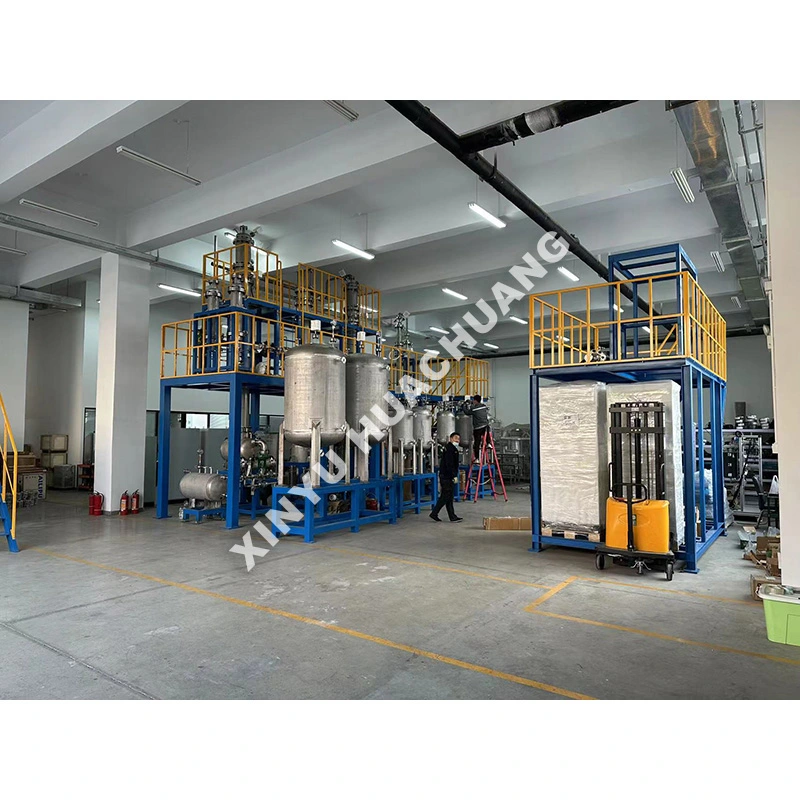

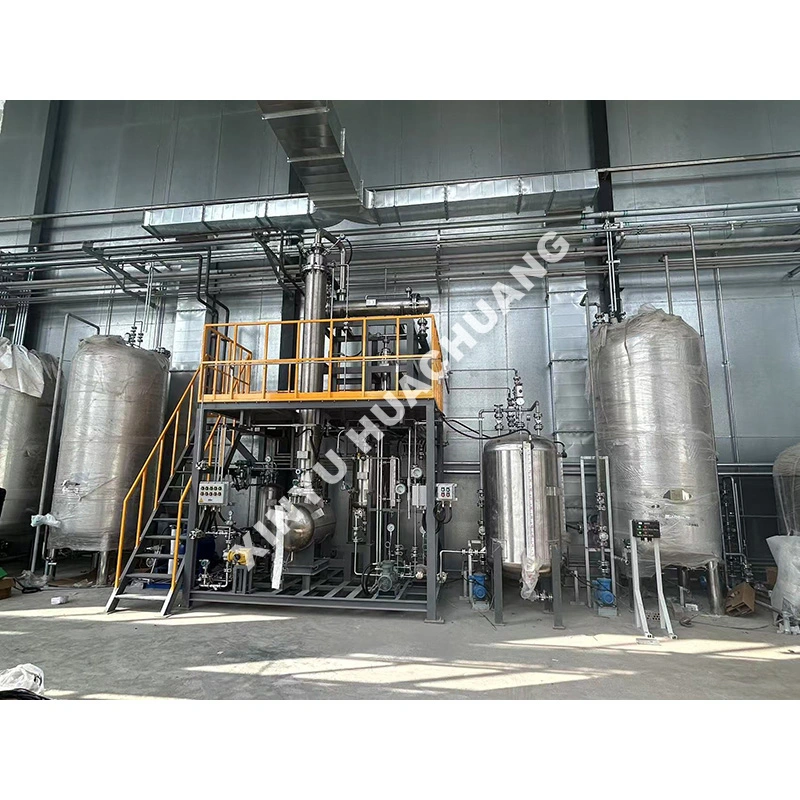

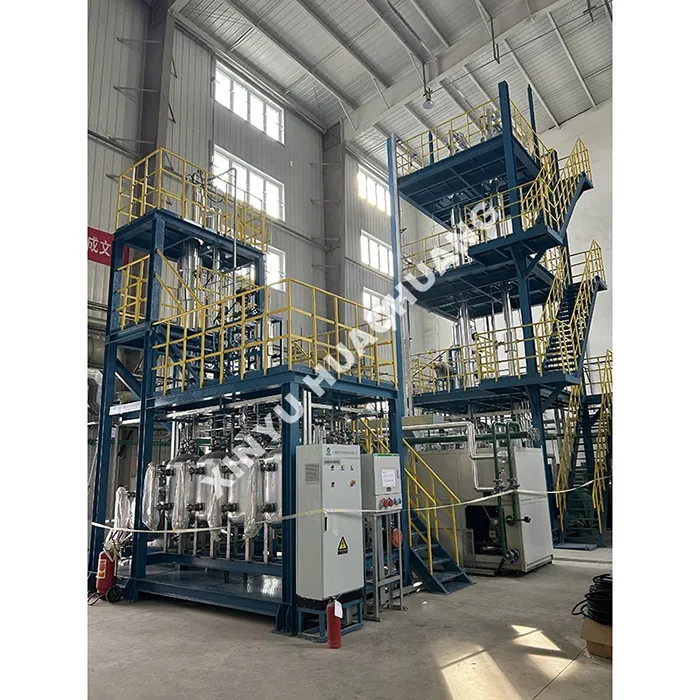

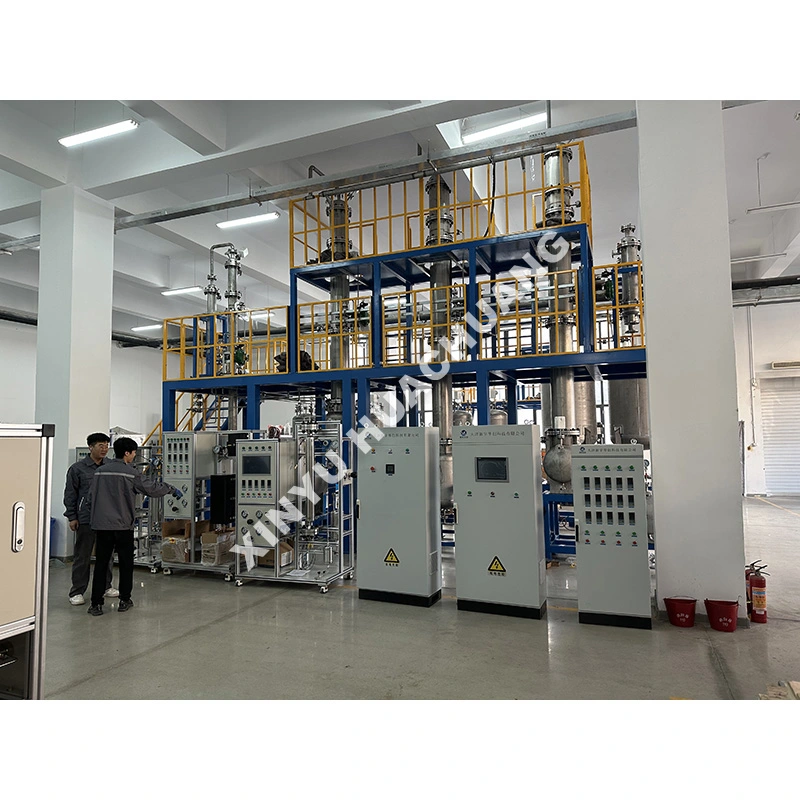

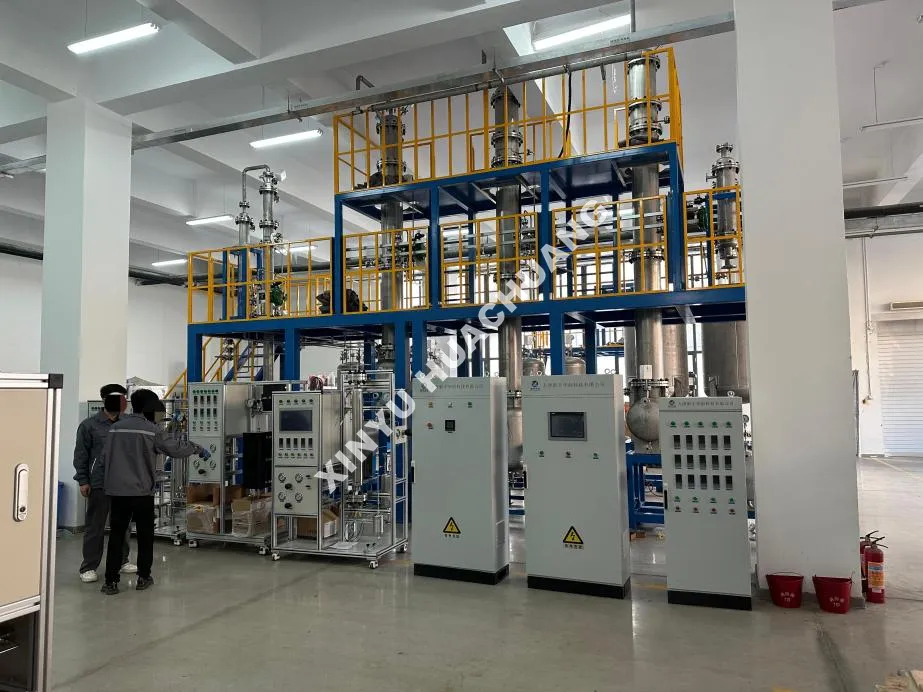

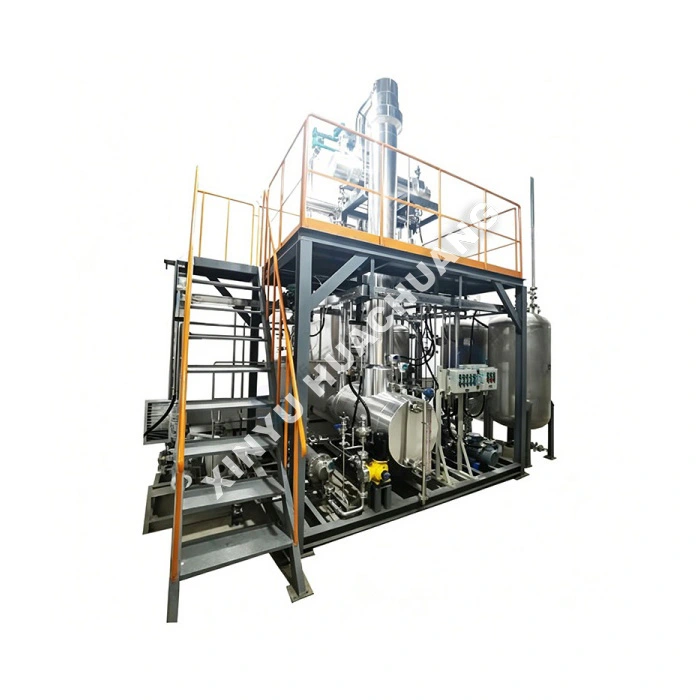

Hoogvacuüm continue destillatie-eenheid met vier kolommen

De XINYU HUACHUANG hoogvacuüm continue destillatie-eenheid met vier kolommen is een geavanceerd, industrieel scheidingssysteem dat speciaal is ontworpen voor de continue fractionering van warmtegevoelige, hoogkokende en complexe vloeistofmengsels met meerdere componenten. Deze unit is ontworpen om de scheidingsefficiëntie te maximaliseren en tegelijkertijd de thermische degradatie te minimaliseren en maakt gebruik van een viertraps continue destillatieconfiguratie onder diepvacuümomstandigheden. Uitgerust met intelligente PLC-automatisering, geautomatiseerde regeling van de refluxverhouding en veiligheidsvergrendelingen op meerdere niveaus, zorgt de unit voor een stabiele, onbeheerde werking op de lange termijn en levert tegelijkertijd zeer reproduceerbare zuiverheidsgegevens voor commerciële productie en procesoptimalisatie.

Bedieningsmechanisme

De hoogvacuüm vierkoloms continue destillatie-eenheid werkt volgens een continu gefractioneerd destillatieprincipe onder diep vacuüm. De vloeibare grondstof wordt continu in de primaire kolom gedoseerd. Het diepe vacuüm verlaagt de kookpunten van de componenten aanzienlijk, waardoor thermische scheurvorming en polymerisatie worden voorkomen. Terwijl het mengsel in de herverdamper wordt verwarmd, stijgt de damp door de interne delen van de kolom (gestructureerde pakking of hoogefficiënte schotels), waarbij herhaalde condensatie en herverdamping wordt ondergaan. De cascade met vier kolommen maakt de nauwkeurige scheiding van complexe mengsels in meerdere zeer zuivere fracties mogelijk. Lichte componenten worden continu uit de bovenkant van de eerste kolom onttrokken, tussenliggende fracties worden uit de daaropvolgende kolommen verzameld en zware residuen worden uit de laatste herverdamper afgevoerd. Het gehele continue proces wordt nauwgezet beheerd door de hoogvacuüm vierkoloms continue destillatie-eenheid om nauwkeurige thermische gradiënten en optimale scheidingsefficiëntie te behouden.

Waar schijnt het?

● Nauwkeurige scheiding met vier kolommen: Het meertraps cascadeontwerp maakt de gelijktijdige scheiding van maximaal vier verschillende productfracties uit één enkele grondstof mogelijk, waardoor de productopbrengst en zuiverheid worden gemaximaliseerd.

● Diepvacuümbescherming: Werken onder hoogvacuüm (tot 10 Pa) verlaagt de kookpunten aanzienlijk, waardoor het ideaal is voor het verwerken van warmtegevoelige materialen, polymeren en verbindingen met een hoog kookpunt zonder thermische degradatie.

● Zeer efficiënte interne onderdelen: Beschikt over aanpasbare gestructureerde verpakkingen of hoogwaardige trays om hoge theoretische plaataantallen en scheidingszuiverheid op PPM-niveau te bereiken.

● Intelligente PLC-automatisering: Gecentraliseerd besturingssysteem maakt langdurig gebruik zonder toezicht mogelijk, automatische aanpassing van de refluxverhouding en realtime gegevensregistratie voor temperatuur, druk en stroomsnelheden.

● Robuuste en veilige constructie: Gebouwd met hoogwaardige metallurgie (bijv. SS316L, Hastelloy) en veiligheidsvergrendelingen op meerdere niveaus (bescherming tegen te hoge temperatuur, overdruk, bescherming tegen droge verwarming) om een ​​veilige werking te garanderen.

Technische specificaties

Waar is het van toepassing?

● Fijne chemicaliën en farmaceutische producten: continue zuivering van warmtegevoelige actieve farmaceutische ingrediënten (API's) en hoogwaardige tussenproducten.

● Polymeer- en harsverwerking: Scheiding van monomeren, oligomeren en hoogkokende oplosmiddelen bij de polymeersynthese.

● Essentiële oliën en natuurlijke extracten: Zachte, continue scheiding van delicate terpenen, geurstoffen en plantenextracten.

● Speciale oplosmiddelen: Ultrahoge zuivering van hoogkokende of thermisch onstabiele organische oplosmiddelen.

● Eten en drinken: Concentratie van natuurlijke smaken, alcoholzuivering en extractie van bioactieve stoffen.

Voorzorgsmaatregelen voor gebruik

● Onderhoud van het vacuümsysteem: Zorg ervoor dat het vacuümsysteem (pompen, condensors, condenspotten) stabiel werkt voordat u grondstoffen invoert. Schommelingen in het vacuüm veroorzaken variaties in het kookpunt en brengen de scheidingsefficiëntie in gevaar.

● Geleidelijke verwarming: Gebruik de programmeerbare opwarmsnelheden van de PLC om plotselinge verdamping en kolomoverstroming te voorkomen, vooral tijdens het opstarten van het systeem onder vacuüm.

● Koelen vóór uitschakeling: Stop altijd de toevoer en handhaaf de vacuüm- en koelwaterstroom totdat de systeemtemperatuur onder 80℃ daalt om te voorkomen dat restproduct in de hete reboiler wordt afgebroken.

● Lekdetectie: Inspecteer regelmatig alle vacuümafdichtingen, pakkingen en flenzen op lekkage. Zelfs een klein binnendringen van lucht kan het vacuümniveau verstoren en zuurstof introduceren, wat leidt tot productoxidatie.

Onderhoudsgids

● Dagelijks: Controleer het vacuümniveau, de koelwaterstroom en de temperatuur van het verwarmingsmedium. Inspecteer het systeem op ongebruikelijke geluiden, lekkages of trillingen van de pompen en compressoren.

● Wekelijks/maandelijks: Reinig of vervang de voorfilters van de grondstoffen om te voorkomen dat zware resten de kolompakking vervuilen. Inspecteer alle PTFE-pakkingen en mechanische afdichtingen op slijtage en vervang ze indien nodig.

● Driemaandelijks: Kalibreer temperatuursensoren, vacuümmeters, massastroomregelaars en refluxverhoudingregelaars om de scheidingsnauwkeurigheid te behouden. Inspecteer het verwarmingssysteem op uniforme prestaties.

● Na gebruik: Volg altijd de juiste uitschakelvolgorde: stop de toevoer, handhaaf de reflux om de kolom vrij te maken en koel het systeem onder vacuüm af voordat u het leegmaakt en opslaat om oxidatie of vochtopname te voorkomen.

After-sales service en ondersteuning

Bij XINYU HUACHUANG streven we ernaar uitgebreide en betrouwbare after-salesondersteuning te bieden om de continue en efficiënte werking van uw apparatuur te garanderen. Ons toegewijde serviceteam staat altijd klaar om u te helpen.

Uitgebreide garantiedekking

Met trots bieden wij twee jaar garantie op onze apparatuur. Tijdens deze periode bieden wij gratis onderhouds- en reparatiediensten voor kwaliteitsgerelateerde problemen, met uitzondering van problemen die worden veroorzaakt door onjuiste bediening, ongeoorloofde wijzigingen of overmacht. Voor apparatuur na de garantieperiode van twee jaar blijven we levenslange onderhoudsdiensten aanbieden, waarbij we alleen de kosten van vervangende onderdelen en arbeid in rekening brengen.

Mechanisme voor snelle respons

Wij bieden 7×24 uur professionele technische telefonische ondersteuning. Na ontvangst van een storingsmelding zal ons technische team binnen 24 uur reageren en een haalbare oplossing bieden. Als service op locatie nodig is, zijn onze professionele monteurs binnen een week bij u aanwezig. In bijzondere omstandigheden waarin de apparatuur niet kan worden gerepareerd, zullen wij deze onvoorwaardelijk vervangen door een nieuw apparaat of een vervangend apparaat leveren tijdens de garantieperiode van twee jaar, of de nodige maatregelen nemen om de normale werking te herstellen.

Veelgestelde vragen (FAQ)

Vraag 1: Waarom werkt dit apparaat onder diep vacuüm in plaats van onder atmosferische druk?

A: Diep vacuüm verlaagt de kookpunten van de componenten in het mengsel aanzienlijk. Dit voorkomt thermisch kraken en polymerisatie die bij hogere temperaturen zouden optreden, waardoor de eenheid essentieel wordt voor het scheiden van warmtegevoelige verbindingen zoals hoogkokende organische tussenproducten, natuurlijke extracten en polymeermonomeren.

Vraag 2: Hoe bereikt de cascade met vier kolommen een nauwkeurige scheiding van complexe mengsels?

A: Elke kolom in de cascade voert een specifieke scheidingstaak uit. Lichte componenten worden continu uit de bovenkant van de eerste kolom onttrokken, tussenliggende fracties worden uit de volgende kolommen verzameld en zware residuen worden uit de laatste herverdamper afgevoerd. Deze gefaseerde aanpak maakt het mogelijk complexe mengsels nauwkeurig te scheiden in meerdere zeer zuivere fracties in één enkele continue bewerking.

Vraag 3: Welke soorten kolominternals worden in deze hoogvacuümunit gebruikt?

A: De kolommen zijn uitgerust met gestructureerde pakkingen of hoogefficiënte trays. Terwijl de damp door deze interne delen opstijgt, ondergaat het herhaalde condensatie en herverdamping, waardoor de doelfracties geleidelijk worden verrijkt. De keuze tussen verpakking en trays is afhankelijk van de specifieke scheidingseisen en de fysische eigenschappen van de grondstof.

Vraag 4: Hoe handhaaft de eenheid nauwkeurige thermische gradiënten over alle vier de kolommen?

A: Het gehele continue proces wordt nauwgezet beheerd door het geïntegreerde besturingssysteem van de unit, dat de temperaturen van de herverdamper, de condensortaken en de vacuümniveaus in elke kolom nauwkeurig regelt. Dit zorgt ervoor dat de optimale thermische gradiënt tegelijkertijd in elke kolom wordt gehandhaafd, wat een consistente scheidingsefficiëntie en productzuiverheid oplevert.

Vraag 5: Wat maakt deze unit anders dan een standaard destillatiesysteem met twee kolommen?

A: Een standaardsysteem met twee kolommen kan een voer slechts in een beperkt aantal deelstukken opsplitsen. De cascade met vier kolommen biedt aanzienlijk meer scheidingsfasen, waardoor complexe mengsels nauwkeurig kunnen worden gefractioneerd in vier of meer afzonderlijke productstromen. Dit is van cruciaal belang wanneer de grondstof meerdere waardevolle componenten bevat die elk met hoge zuiverheid moeten worden teruggewonnen.
