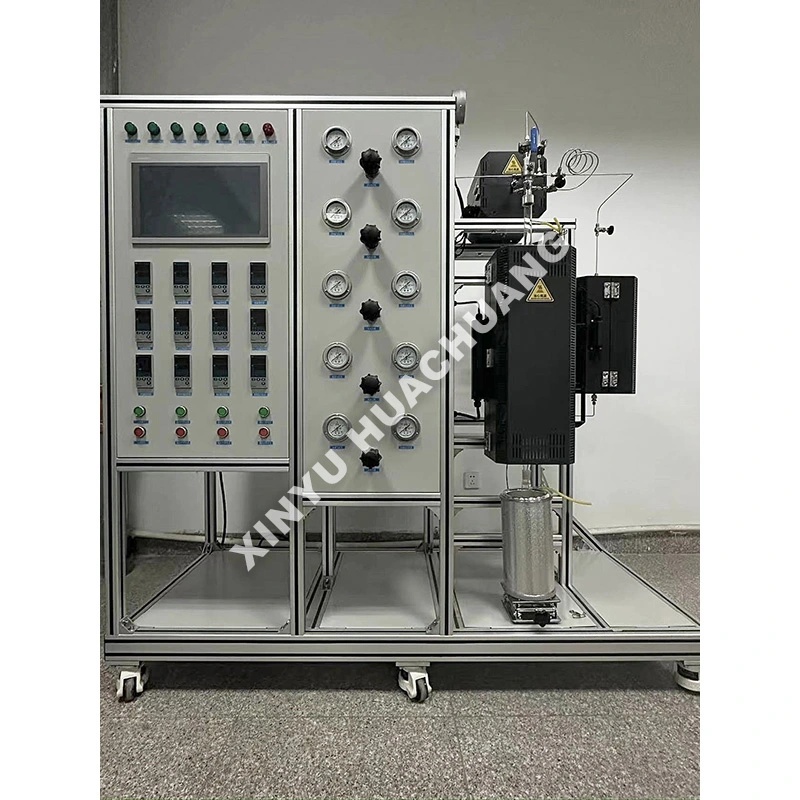

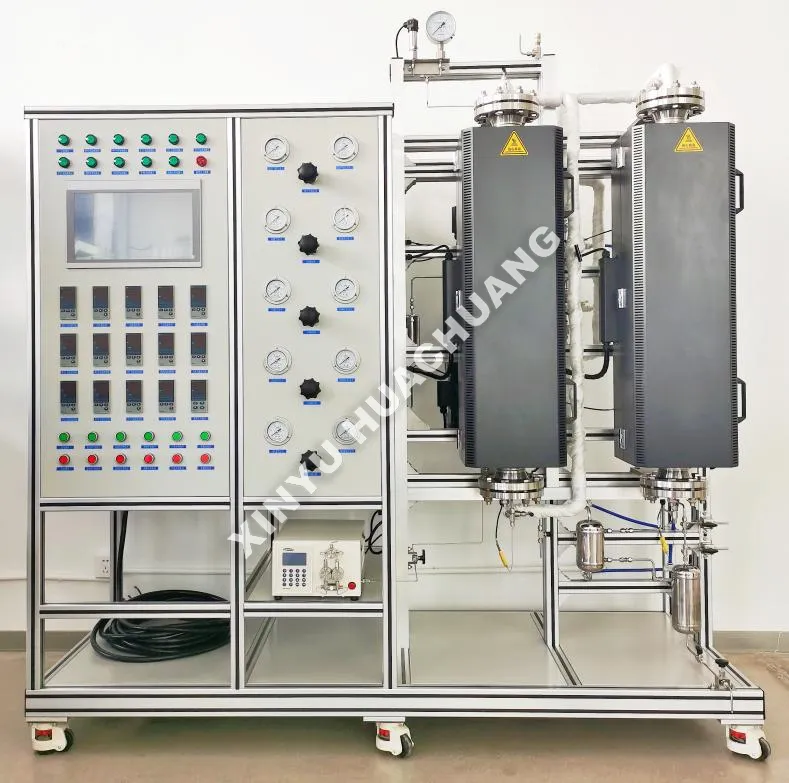

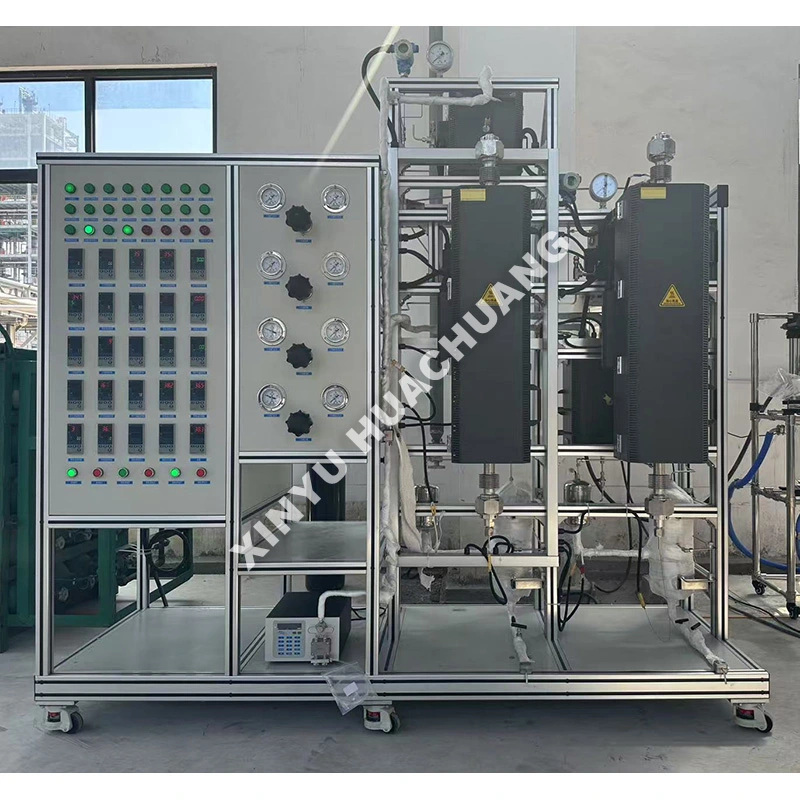

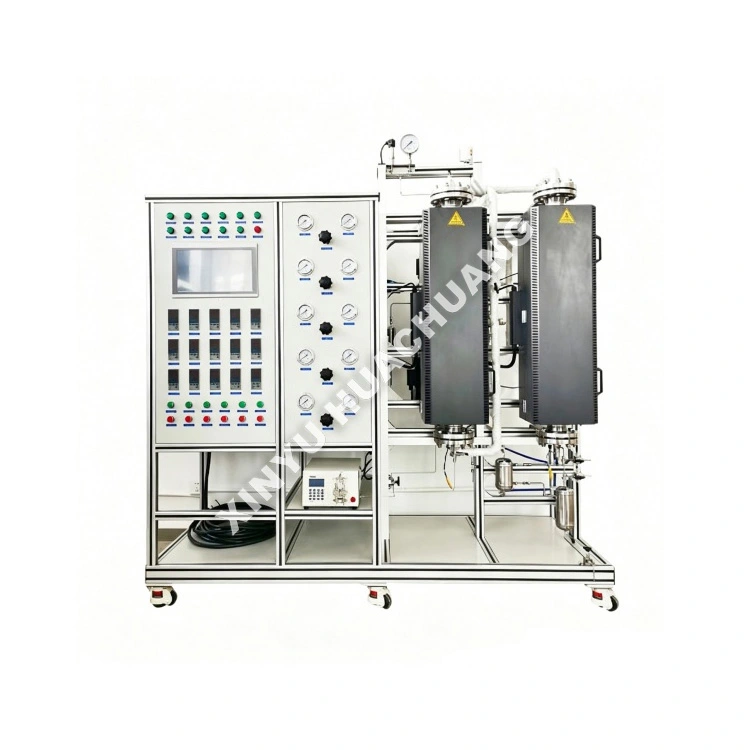

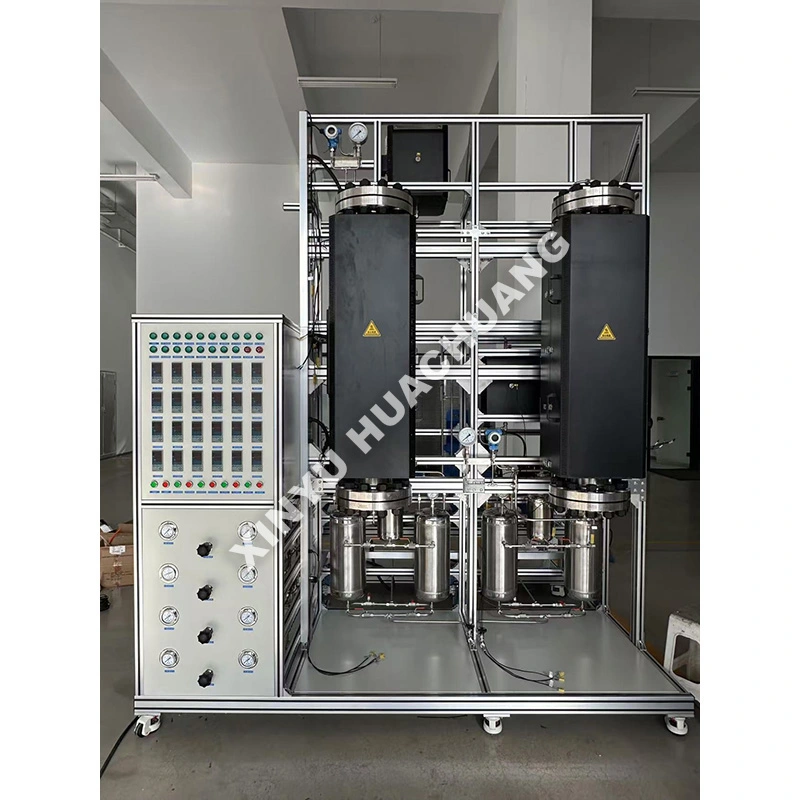

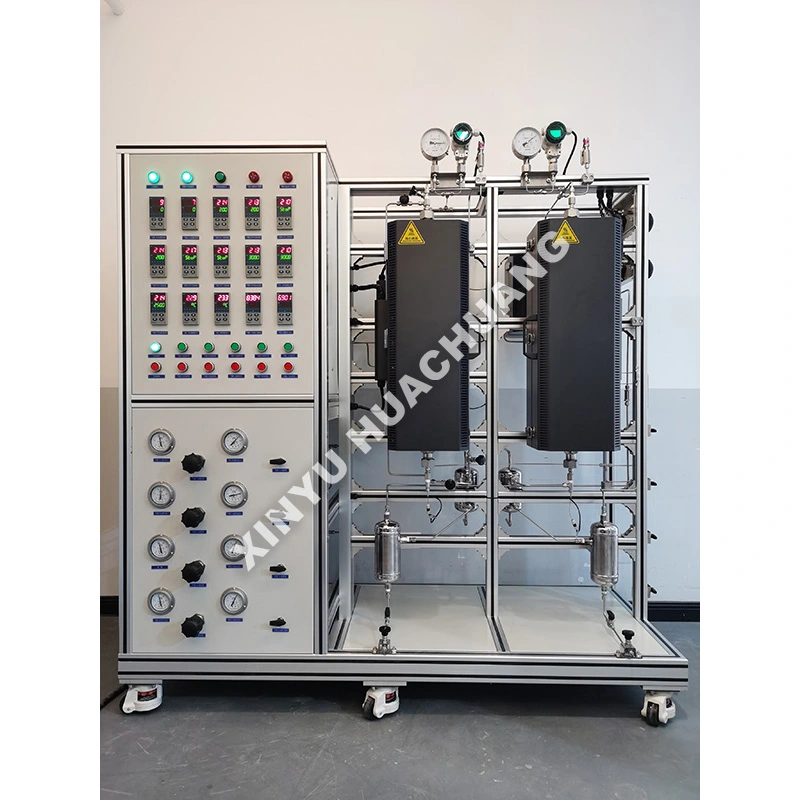

Experimentele eenheid voor het hervormen van methaan

De XINYU HUACHUANG Methaanhervormingsexperimentele eenheid is een sterk geautomatiseerd laboratoriumreactorsysteem dat is ontworpen voor nauwkeurige syngasgeneratie en kinetisch onderzoek. Het is ontworpen om industriële stoom-methaan-reforming- (SMR) en droge reforming-processen (DRM) te simuleren en regelt nauwkeurig de temperatuur, druk en gas-koolstofverhoudingen. Uitgerust met intelligente PLC-automatisering en veiligheidsvergrendelingen op meerdere niveaus, is deze unit ideaal voor het screenen van katalysatoren, procesoptimalisatie en onderzoek naar waterstofproductie op energie- en petrochemische gebieden.

Werkingsprincipe

De experimentele eenheid voor methaanreforming werkt via een volledig geautomatiseerde reeks: endotherme reformeringsreacties worden gesimuleerd bij verhoogde temperaturen, waarbij methaan nauwkeurig wordt gedoseerd door massastroomregelaars en vervolgens wordt gemengd met stoom (via een verwarmde bubbler) of koolstofdioxide. Na voorverwarmen komt de gasvormige voeding de vastbedreactor binnen, gevuld met een katalysator op nikkelbasis of edelmetaal, waar door reforming methaan wordt omgezet in waterstof en koolmonoxide. Gedurende het hele proces handhaaft de eenheid het vereiste hoge temperatuurprofiel via een geavanceerd temperatuurcontrolesysteem, terwijl de online gasanalysemodule voortdurend de productsamenstelling volgt, waardoor realtime berekening van de methaanconversie en de daaruit voortvloeiende H₂/CO-verhouding mogelijk is.

Belangrijkste voordelen

● Precisie bij hoge temperaturen: Geavanceerde PID-verwarming in meerdere zones zorgt voor een uniforme temperatuurverdeling tot 900℃, cruciaal voor endotherme reformeringsreacties.

● Veelzijdige processimulatie: Ondersteunt Steam Methaan Reforming (SMR), Dry Reforming (DRM) en Autothermal Reforming (ATR) door simpelweg de samenstelling van het voedingsgas aan te passen.

● Nauwkeurige stoomcontrole: Geïntegreerd verwarmd bubbler- en verdampersysteem zorgt voor nauwkeurige en stabiele water-koolstofverhoudingen (S/C) zonder condensatie in de toevoerleidingen.

● Intelligente automatisering: PLC-PC geïntegreerde besturing maakt geautomatiseerde datalogging, het genereren van historische curven en onbeheerd langdurig gebruik mogelijk.

● Robuust en veilig ontwerp: Reactoren zijn gemaakt van corrosiebestendige legeringen die bestand zijn tegen hoge temperaturen (bijv. SS316L, Inconel), met veiligheidsvergrendelingen op meerdere niveaus voor bescherming tegen oververhitting, overdruk en vlamuitschakeling.

Technische specificaties

Toepassingsgebieden

● Waterstofproductie: R&D voor Steam Methaan Reforming (SMR) voor brandstofcellen en raffinaderijwaterstof.

● Koolstofafvang en -gebruik: Droge hervorming van methaan (DRM) om CH4 en CO2 om te zetten in waardevol syngas.

● Katalysatorscreening: testen van op Ni gebaseerde edelmetaal- (Ru, Rh, Pt) en perovskietkatalysatoren voor reformeringsreacties.

● Procesoptimalisatie: Het bestuderen van de effecten van temperatuur, druk en S/C-verhoudingen op de methaanconversie en de weerstand tegen verkooksing.

● Academisch onderzoek: Fundamentele kinetische studies en mechanismen voor deactivering van katalysatoren.

Voorzorgsmaatregelen voor gebruik

● Verwarming van de stoomleiding: Zorg er altijd voor dat het stoomopwekkingssysteem en alle stroomafwaartse pijpleidingen goed worden verwarmd en geïsoleerd om watercondensatie te voorkomen, die de katalysator kan beschadigen.

● Inert zuiveren: Spoel de reactor altijd met een inert gas (N2 of Ar) vóór verwarming en voordat u stoom of reactieve gassen introduceert om oxidatie of explosieve mengsels te voorkomen.

● Afkoelvolgorde: Stop na het experiment eerst de vloeistoftoevoer en blijf vervolgens het inerte gas stromen terwijl u de reactor afkoelt tot kamertemperatuur voordat u deze afsluit.

● Gasveiligheid: methaan en waterstof zijn licht ontvlambaar. Zorg ervoor dat alle aansluitingen op lekkage zijn getest en dat het systeem wordt gebruikt in een goed geventileerde ruimte met gasdetectoren.

Onderhoudsgids

● Dagelijks: controleer de druk van de gascilinder, verifieer de MFC-waarden en inspecteer het waterniveau in de bubbler. Zorg ervoor dat het uitlaatgas op de juiste manier wordt afgevoerd of behandeld.

● Wekelijks/maandelijks: Reinig of vervang gasfilters en vochtvangers. Inspecteer reactorafdichtingen, kleppen en slangen op tekenen van corrosie of lekkage.

● Driemaandelijks: Kalibreer massastroomregelaars en temperatuursensoren om de testnauwkeurigheid te behouden. Controleer de elektrische aansluitingen in de PLC-kast op dichtheid.

● Omgaan met katalysatoren: Laad en ontlaad katalysatoren voorzichtig om beknelling te voorkomen. Controleer de drukval regelmatig; een plotselinge toename duidt op verkoling of verstopping van het bed, waardoor regeneratie of vervanging nodig is.

After-sales service en ondersteuning

Bij XINYU HUACHUANG streven we ernaar uitgebreide en betrouwbare after-salesondersteuning te bieden om de continue en efficiënte werking van uw apparatuur te garanderen. Ons toegewijde serviceteam staat altijd klaar om u te helpen.

Uitgebreide garantiedekking

Met trots bieden wij twee jaar garantie op onze apparatuur. Tijdens deze periode bieden wij gratis onderhouds- en reparatiediensten voor kwaliteitsgerelateerde problemen, met uitzondering van problemen die worden veroorzaakt door onjuiste bediening, ongeoorloofde wijzigingen of overmacht. Voor apparatuur na de garantieperiode van twee jaar blijven we levenslange onderhoudsdiensten aanbieden, waarbij we alleen de kosten van vervangende onderdelen en arbeid in rekening brengen.

Mechanisme voor snelle respons

Wij bieden 7×24 uur professionele technische telefonische ondersteuning. Na ontvangst van een storingsmelding zal ons technische team binnen 24 uur reageren en een haalbare oplossing bieden. Als service op locatie nodig is, zijn onze professionele monteurs binnen een week bij u aanwezig. In bijzondere omstandigheden waarin de apparatuur niet kan worden gerepareerd, zullen wij deze onvoorwaardelijk vervangen door een nieuw apparaat of een vervangend apparaat leveren tijdens de garantieperiode van twee jaar, of de nodige maatregelen nemen om de normale werking te herstellen.

Veelgestelde vragen (FAQ)

Vraag 1: Hoe voorkomt deze experimentele eenheid voor het hervormen van methaan tijdens langdurige tests de verkooksing en deactivering van de katalysator?

A: Verkooksing is een cruciale uitdaging bij de hervorming van methaan. Onze unit beschikt over een nauwkeurig instelbaar Steam-to-Carbon (S/C)-verhoudingscontrolesysteem, dat zorgt voor een optimale stoichiometrie om koolstofafzetting te onderdrukken. Daarnaast bieden we een optionele pre-reformermodule aan die hogere koolwaterstoffen omzet vóór de hoofdbuisreactor, waarbij deze bij lagere temperaturen werkt om stabiele en milde omstandigheden te garanderen, waardoor de levensduur van de katalysator tijdens experimentele runs aanzienlijk wordt verlengd.

Vraag 2: Kan deze unit worden aangepast voor zowel Steam Methaan Reforming (SMR) als Dry Reforming of Methaan (DRM)?

A: Ja, het apparaat is zeer veelzijdig. Het is uitgerust met onafhankelijke, uiterst nauwkeurige Mass Flow Controllers (MFC's) voor zowel H₂O (via verdamper) als CO₂-toevoer. Hierdoor kunnen onderzoekers naadloos schakelen tussen SMR- en DRM-processen, of zelfs bi-reforming testen, om de prestaties van de katalysator en de kwaliteit van het syngas (H₂/CO-verhouding) te evalueren onder variërende koolstofdioxide- en stoomomgevingen.

Vraag 3: Hoe handhaaft het systeem nauwkeurige temperatuurprofielen gezien de zeer endotherme aard van de reformeringsreactie?

A: De reformeringsreactie vereist een aanzienlijke energie-input (700–1.000°C). Onze experimentele eenheid voor methaanhervorming maakt gebruik van een programmeerbare elektrische verwarmingsoven met meerdere zones en geavanceerde PID-adaptieve regeling. Meerdere thermokoppels zijn strategisch langs de reactorbuis geplaatst om het temperatuurprofiel in realtime te volgen. De industriële PLC past het verwarmingsvermogen dynamisch aan om het endotherme koellichaam te compenseren, waardoor uiterst nauwkeurige kinetische gegevens worden gegarandeerd.

Vraag 4: Hoe wordt het hogetemperatuurproductgas veilig gekoeld en geanalyseerd zonder dat cruciale gegevens verloren gaan?

A: De unit integreert een gespecialiseerd meertraps gasconditioneringssysteem. Het effluent met hoge temperatuur gaat eerst door een snelle afschrikkoeler om eventuele secundaire reacties onmiddellijk te stoppen. Vervolgens gaat het door een zeer efficiënte condensor en gas-vloeistofscheider om niet-gereageerde stoom en water te verwijderen. Het gedroogde syngas wordt vervolgens naar een online gaschromatograaf (GC) geleid voor nauwkeurige, realtime analyse van de CH₄-omzetting, CO-, CO₂- en H₂-opbrengsten.

Vraag 5: Welke veiligheidsmechanismen zijn er om met hoge temperatuur waterstof en koolmonoxide om te gaan tijdens experimentele mislukkingen?

A: Veiligheid is van het allergrootste belang bij het omgaan met syngas. De experimentele eenheid voor het hervormen van methaan beschikt over een uitgebreide veiligheidsmatrix. Als de methaanstroomtransmitter uitvalt of een temperatuuroverschrijding wordt gedetecteerd, activeert de PLC onmiddellijk een nooduitschakeling (ESD). Het sluit automatisch de koolwaterstoftoevoer af, opent de stikstofzuiveringskleppen om de reactor inert te maken, en activeert de uitlaatventilatie om ophoping van explosief gas te voorkomen, waardoor zowel de operator als de apparatuur worden beschermd.
