Meerkanaals Fischer-Tropsch-synthese-eenheid

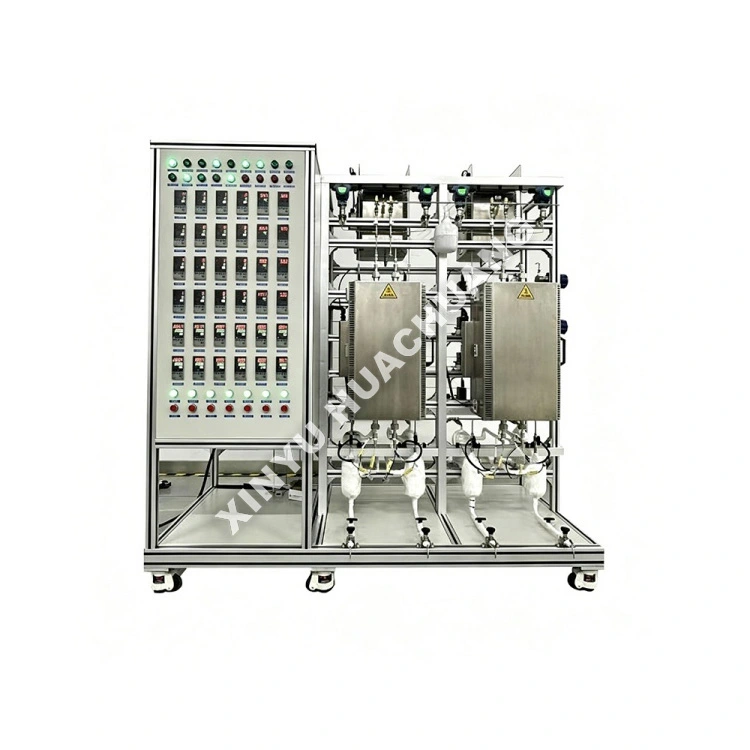

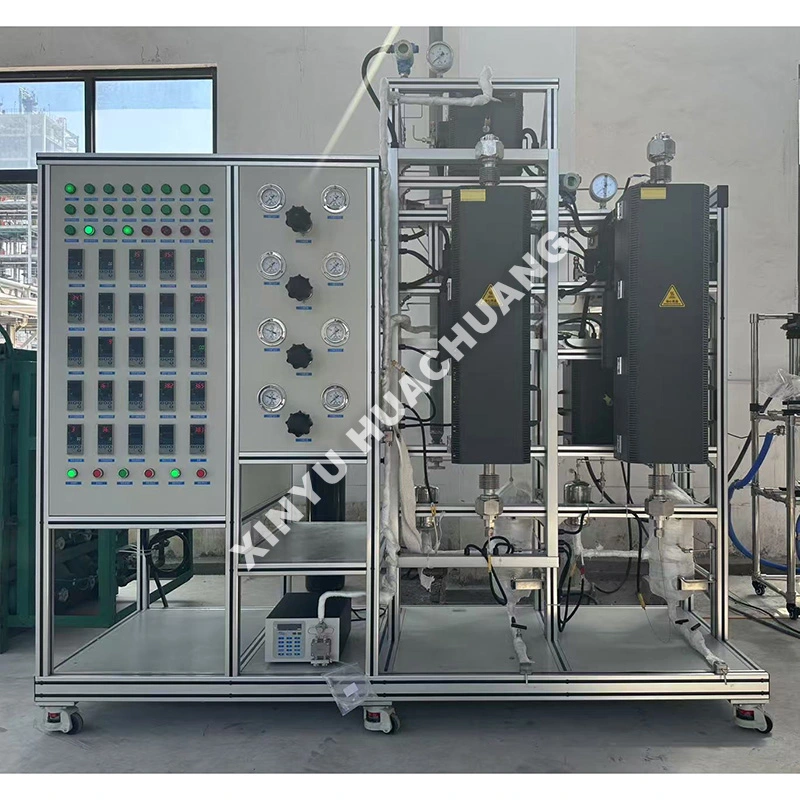

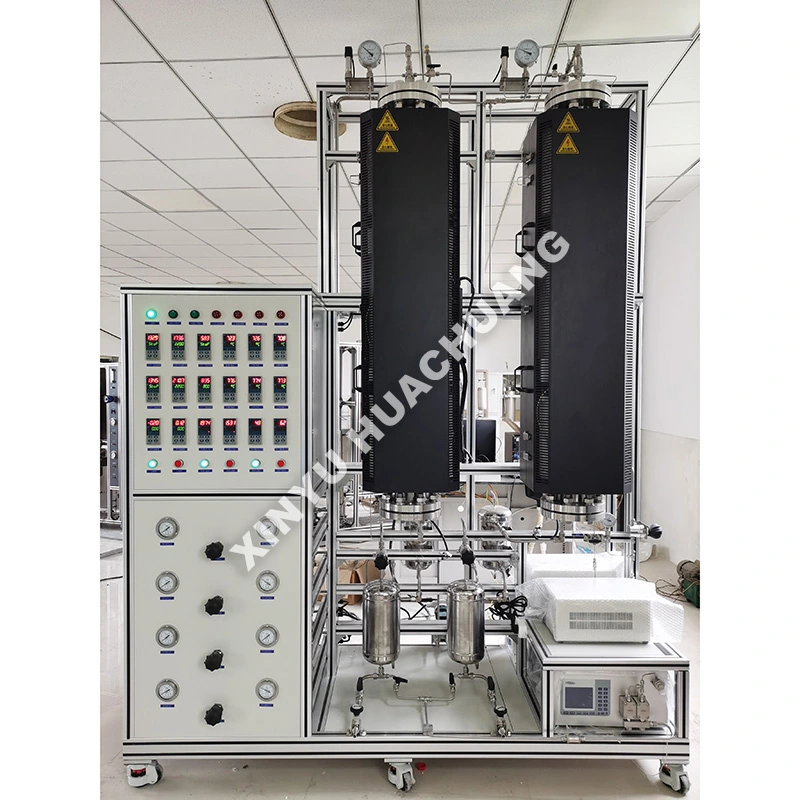

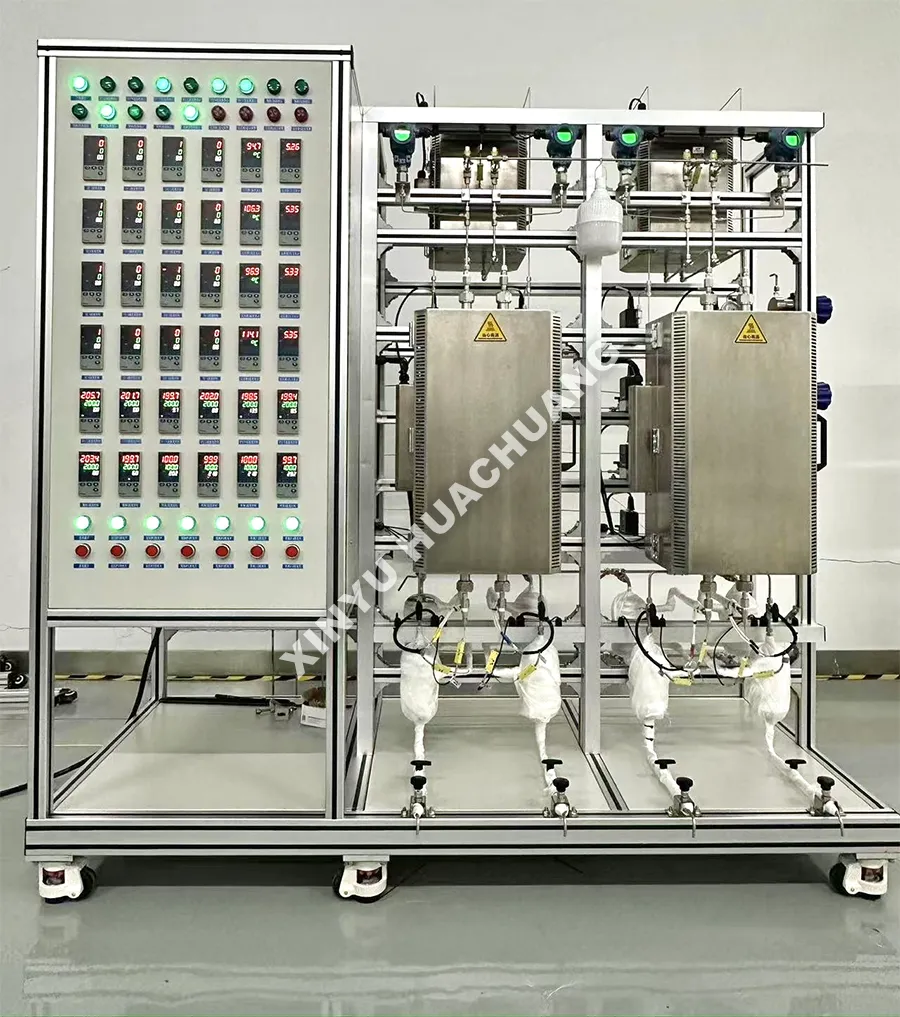

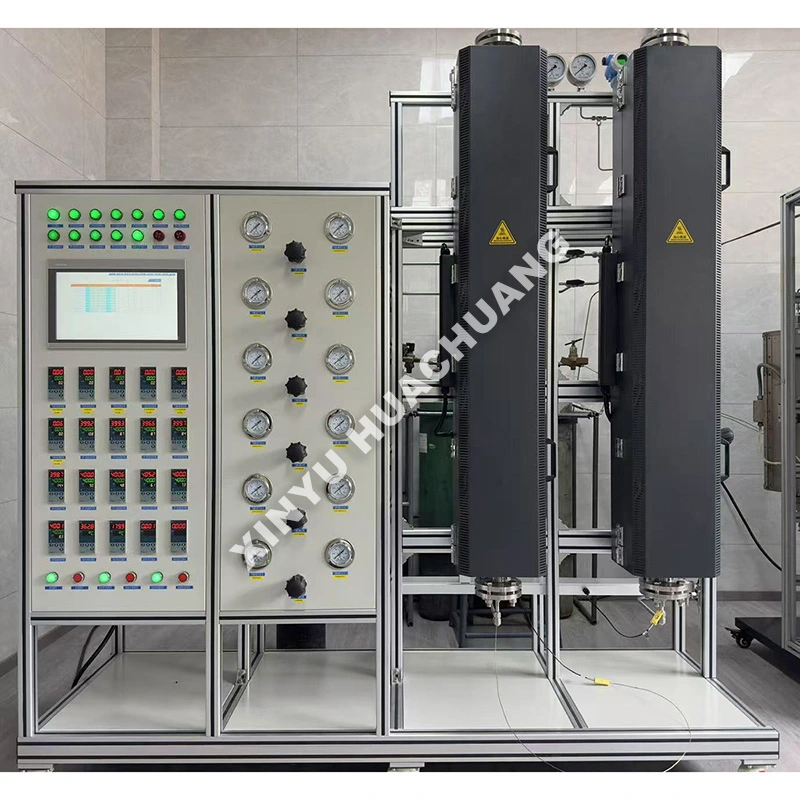

De XINYU HUACHUANG Multi-Channel Fischer-Tropsch Synthese-eenheid is een geavanceerd laboratoriumreactorsysteem met hoge doorvoer, speciaal ontworpen voor onderzoek naar de conversie van syngas (CO + H2). Deze eenheid is ontworpen om R&D op het gebied van Gas-to-Liquids (GTL) en Coal-to-Liquids (CTL)-technologieën te versnellen en beschikt over meerdere onafhankelijke parallelle reactiekanalen. Het stelt onderzoekers in staat om gelijktijdig verschillende katalysatorformuleringen (bijvoorbeeld op ijzerbasis, op kobaltbasis) of verschillende bedrijfsomstandigheden onder identieke parameters te evalueren. Uitgerust met nauwkeurige massastroomregelaars, verwarming op hoge temperatuur en intelligente PLC-automatisering, worden de experimentele cycli aanzienlijk verkort en worden tegelijkertijd zeer reproduceerbare gegevens voor industriële opschaling gegarandeerd.

Wat is een meerkanaals Fischer-Tropsch-synthese-eenheid?

Een meerkanaals Fischer-Tropsch-synthese-eenheid is een gespecialiseerd parallel testapparaat dat meerdere identieke, onafhankelijke reactorbuizen met vast bed of slurrybed integreert in één enkel, verenigd systeem. Elk kanaal is uitgerust met zijn eigen speciale syngastoevoerleidingen, temperatuursensoren en drukregelaars. Dit ontwerp stelt onderzoekers in staat meerdere FT-experimenten tegelijkertijd uit te voeren, waardoor de laboratoriumdoorvoer wordt gemaximaliseerd en betrouwbare gegevens worden verstrekt over de distributie van koolwaterstofproducten, CO-conversiepercentages en C5+-selectiviteit op basis van de Anderson-Schulz-Flory (ASF)-verdeling.

Wat zijn de onderscheidende voordelen ?

● Hoge efficiëntie: de Multi-Channel Fischer-Tropsch Synthese-eenheid voert meerdere experimenten tegelijkertijd uit, waardoor de tijd die nodig is voor het screenen en optimaliseren van FT-katalysatoren tot 75% wordt verkort in vergelijking met eenheden met één kanaal.

● Onafhankelijke kanaalcontrole: Elk kanaal werkt met zijn eigen MFC's en temperatuurzones, waardoor flexibel testen van verschillende H2/CO-verhoudingen, temperaturen of katalysatoren mogelijk is zonder kruisinterferentie.

● Gegarandeerde vergelijkbaarheid van gegevens: Alle reactoren delen dezelfde verwarmingsoven en gasbronverdeelstuk, waardoor identieke thermische en voedingsomgevingen worden gegarandeerd voor een eerlijke en nauwkeurige vergelijking van katalysatoren.

● Intelligente PLC-automatisering: Gecentraliseerde PLC-besturing beheert alle kanalen, automatiseert datalogging, het genereren van historische curven en onbeheerd langdurig gebruik.

● Ruimte- en kosteneffectief: Door meerdere reactoren in één footprint te consolideren, bespaart u waardevolle laboratoriumruimte en vermindert u het algehele verbruik van nutsvoorzieningen (stroom, gas, koelwater).

Technische specificaties

Toepassingsgebieden

● Gas-to-Liquids (GTL) en Coal-to-Liquids (CTL): Katalysatorscreening en procesoptimalisatie voor het omzetten van syngas in vloeibare brandstoffen.

● Power-to-Liquids (PtL) & Biomass-to-Liquids (BTL): Onderzoek naar groen waterstof- en CO2-gebruik voor duurzame synthetische brandstoffen.

● R&D op het gebied van katalysatoren: Parallelle evaluatie van op ijzer gebaseerde (Fe) en op kobalt gebaseerde (Co) katalysatoren, inclusief onderzoeken naar activiteit, selectiviteit en deactivatie/levensduur.

● Kinetisch onderzoek: verzamelen van betrouwbare kinetische gegevens voor reactormodellering en ontwerp voor industriële opschaling.

● Chemische grondstoffen: onderzoek naar de productie van lichte olefinen, wassen en synthetische smeermiddelen uit syngas.

Van concept tot krat: onze end-to-end bouwcyclus

1. Bevestiging van vereisten: Begrijp de specifieke FT-testbehoeften, syngasverhoudingen en bedrijfsparameters van de klant om het technische voorstel aan te passen.

2. Ontwerp en engineering: Finaliseer CAD-tekeningen, P&ID-diagrammen en elektrische schema's voor het meerkanaalssysteem.

3. Precisieproductie: CNC-bewerking van hogedrukreactorcomponenten, assemblage van het gastoevoerspruitstuk en fabricage van de PLC-schakelkast.

4. Fabriekstests: strikte druktests, kalibratie van temperatuuruniformiteit over alle kanalen en foutopsporing van PLC-logica.

5. Verpakking en verzending: Exportstandaard begassingvrije houten kratverpakking met veilige interne fixatie voor wereldwijde logistiek.

6. Installatie en ondersteuning: Bied uitgebreide Engelse handleidingen, video-installatiehandleidingen en gratis online technische ondersteuning voor een naadloze werking.

After-sales service en ondersteuning

Bij XINYU HUACHUANG streven we ernaar uitgebreide en betrouwbare after-salesondersteuning te bieden om de continue en efficiënte werking van uw apparatuur te garanderen. Ons toegewijde serviceteam staat altijd klaar om u te helpen.

Uitgebreide garantiedekking

Met trots bieden wij twee jaar garantie op onze apparatuur. Tijdens deze periode bieden wij gratis onderhouds- en reparatiediensten voor kwaliteitsgerelateerde problemen, met uitzondering van problemen die worden veroorzaakt door onjuiste bediening, ongeoorloofde wijzigingen of overmacht. Voor apparatuur na de garantieperiode van twee jaar blijven we levenslange onderhoudsdiensten aanbieden, waarbij we alleen de kosten van vervangende onderdelen en arbeid in rekening brengen.

Mechanisme voor snelle respons

Wij bieden 7×24 uur professionele technische telefonische ondersteuning. Na ontvangst van een storingsmelding zal ons technische team binnen 24 uur reageren en een haalbare oplossing bieden. Als service op locatie nodig is, zijn onze professionele monteurs binnen een week bij u aanwezig. In bijzondere omstandigheden waarin de apparatuur niet kan worden gerepareerd, zullen wij deze onvoorwaardelijk vervangen door een nieuw apparaat of een vervangend apparaat leveren tijdens de garantieperiode van twee jaar, of de nodige maatregelen nemen om de normale werking te herstellen.

Veelgestelde vragen (FAQ)

Vraag 1: Hoe beheert de Multi-Channel Fischer-Tropsch Synthesis Unit de ernstige exotherme warmteafgifte die inherent is aan FT-reacties over parallelle kanalen?

A: In tegenstelling tot standaardreactoren maakt onze eenheid gebruik van een sterk geïntensiveerd warmte-uitwisselingsontwerp voor elk microkanaal of inzetstuk met vast bed. Het systeem maakt voor elk kanaal gebruik van onafhankelijke PID-temperatuurregelaars met meerdere zones om isothermische omstandigheden te handhaven. Dit nauwkeurige thermische beheer voorkomt plaatselijke "hotspots", waardoor een hoge C5+-selectiviteit wordt gegarandeerd en deactivering van de katalysator wordt voorkomen tijdens parallelle screening met hoge productiviteit.

Vraag 2: Hoe gaat de unit om met de complexe meerfasige productscheiding (was, water en lichte koolwaterstoffen) voor elk afzonderlijk kanaal?

A: Elk kanaal is uitgerust met een speciale, meertraps automatische condensatie- en vloeistofopvangmodule. Dit systeem scheidt onafhankelijk zware FT-wassen, waterige bijproducten en lichte koolwaterstoffen bij gecontroleerde temperaturen. Dit voorkomt kruisbesmetting tussen kanalen en zorgt voor een continue, onbeheerde werking zonder het risico van oorsmeerverstopping in de stroomafwaartse analyselijnen.

Vraag 3: Kan het systeem nauwkeurig katalysatoren evalueren die gelijktijdig gebruik maken van syngas met variërende H2/CO-verhoudingen?

EEN: Ja. De meerkanaals Fischer-Tropsch-synthese-eenheid beschikt over volledig onafhankelijke, uiterst nauwkeurige Mass Flow Controllers (MFC's) voor elk kanaal. Hierdoor kunnen onderzoekers verschillende voedingssamenstellingen parallel uitvoeren, bijvoorbeeld door een kobaltkatalysator met H2/CO = 2,0 in kanaal 1 te testen, terwijl ze een ijzeren katalysator met H2/CO = 1,0 in kanaal 2 evalueren onder identieke thermische omstandigheden.

Vraag 4: Hoe zorgt de unit ervoor dat de stroomverdeling perfect gebalanceerd blijft over alle kanalen tijdens langdurig continu gebruik?

A: Om identieke hydrodynamische omstandigheden te garanderen voor een eerlijke vergelijking van katalysatoren, maakt het systeem gebruik van nauwkeurig machinaal bewerkte stroomverdelers en individuele tegendrukregelaars (BPR's) voor elk kanaal. De industriële PLC bewaakt continu de drukval over elke reactor en compenseert automatisch kleine stroomafwijkingen veroorzaakt door bezinking van het katalysatorbed of ophoping van was.

Vraag 5: Welke specifieke veiligheidsmaatregelen zijn er geïmplementeerd voor de omgang met waterstof- en koolmonoxidemengsels onder hoge druk in een meerkanaalsconfiguratie?

A: Veiligheid is van het allergrootste belang bij parallelle FT-operaties. De unit beschikt over een gecentraliseerde veiligheidsmatrix met individuele overdrukontlastkleppen en noodafsluitkleppen voor elk afzonderlijk kanaal. In het geval van een temperatuurafwijking of drukafwijking in een specifieke reactor, isoleert de PLC dat kanaal onmiddellijk en activeert een automatische stikstofspoelprocedure, waardoor de resterende kanalen veilig blijven werken.
