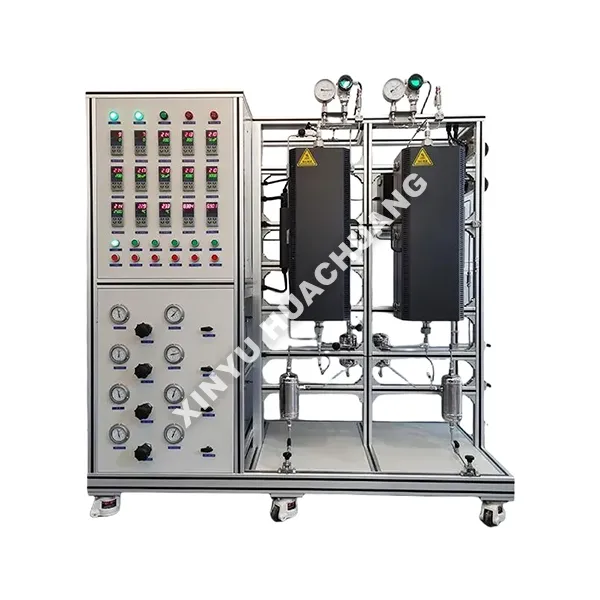

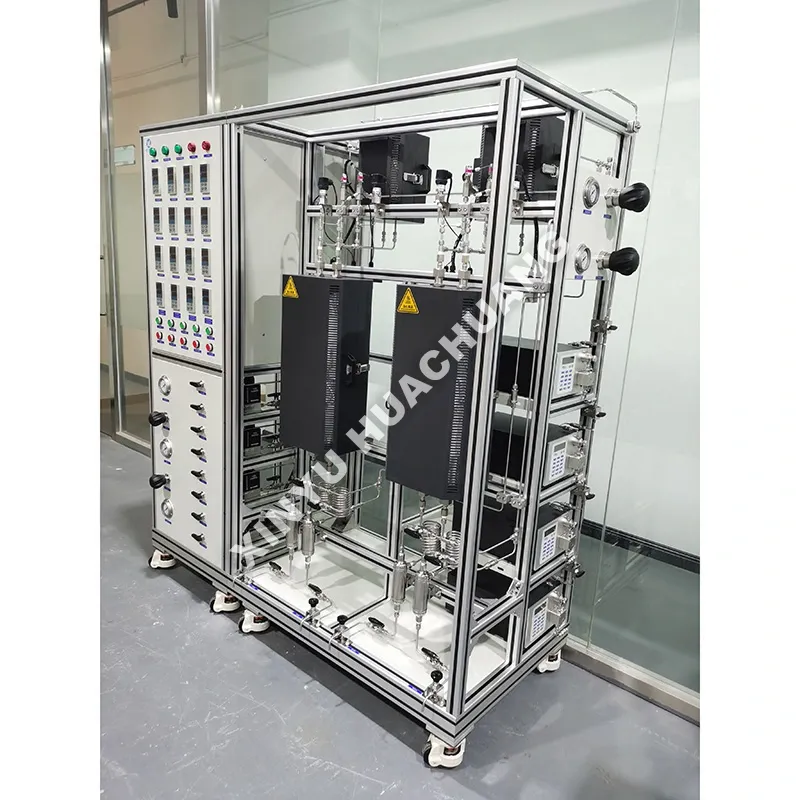

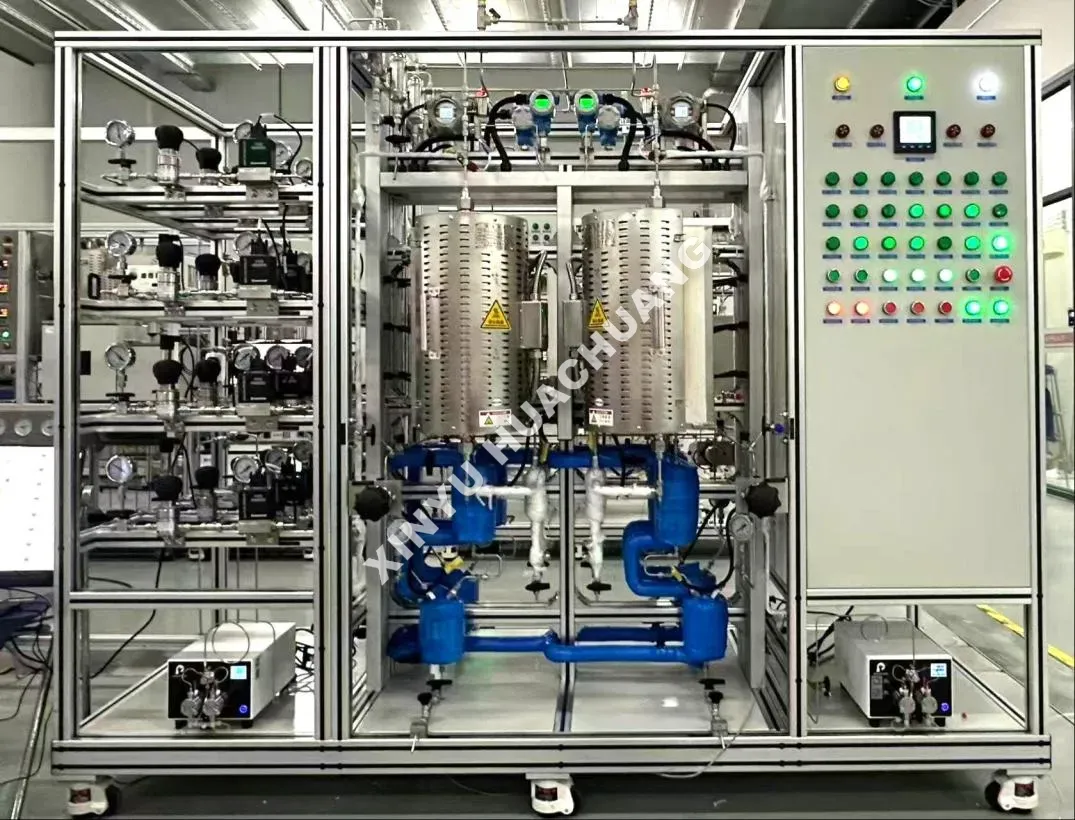

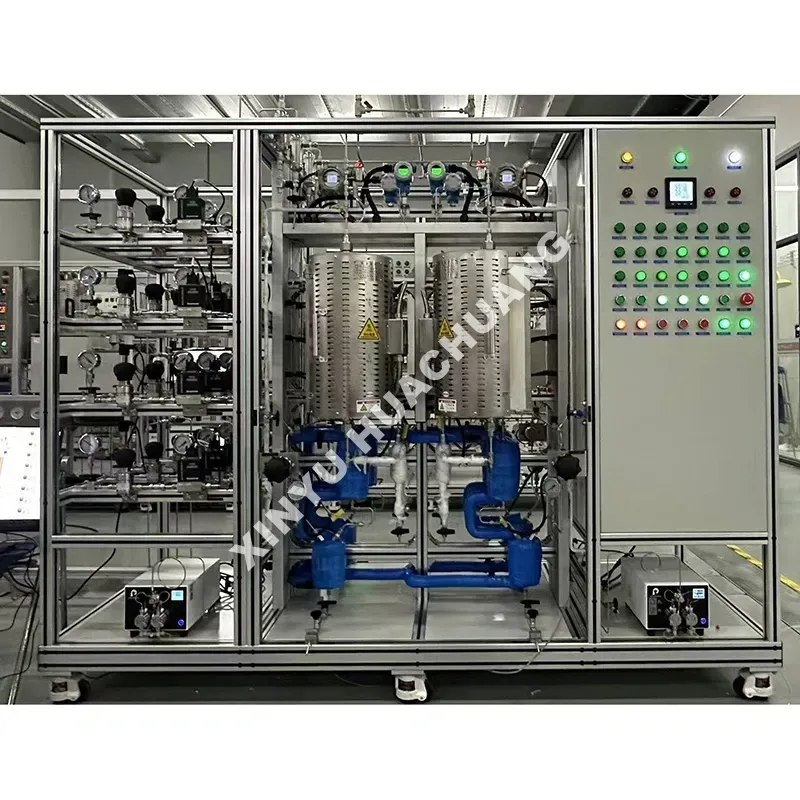

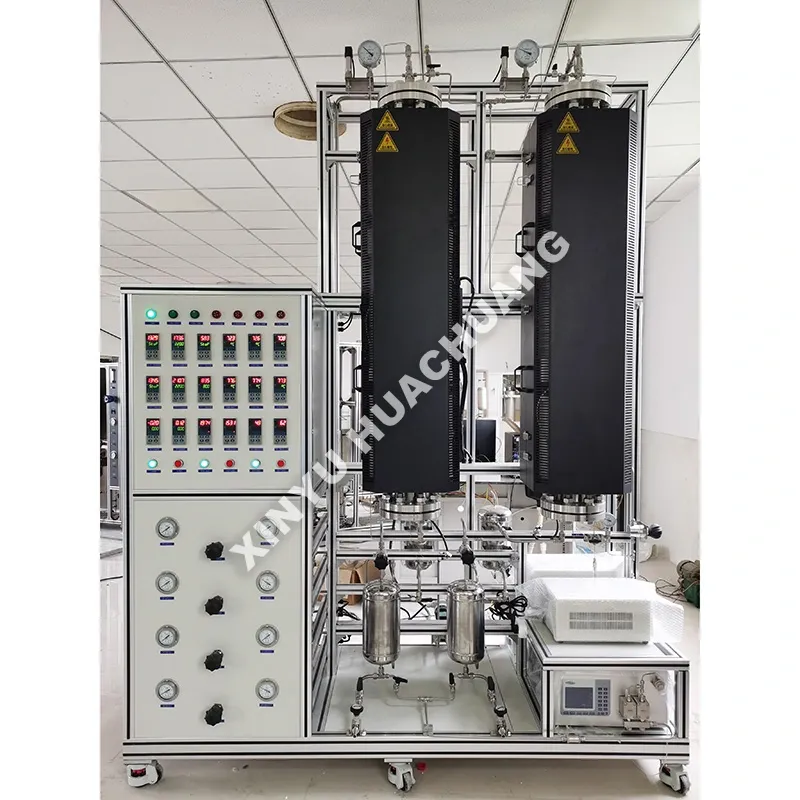

SCR Evaluatie-eenheid met dubbele reactor

De XINYU HUACHUANG SCR Dual-Reactor Evaluatie-eenheid is een geavanceerd laboratoriumsysteem dat is ontworpen voor nauwkeurige selectieve katalytische reductie (SCR) testen. Dankzij het tweekanaals parallelle ontwerp is gelijktijdige evaluatie van verschillende katalysatorbatches onder identieke omstandigheden mogelijk. Uitgerust met intelligente PLC-besturing en zeer nauwkeurige massastroomregelaars simuleert het nauwkeurig de industriële rookgassamenstellingen, waardoor zeer reproduceerbare gegevens worden verkregen voor de NOx-omzettingsefficiëntie en ammoniakslipanalyse.

Werkingsprincipe

De SCR Dual-Reactor Evaluatie-eenheid werkt door werkelijke industriële uitlaatomstandigheden te simuleren. Via massastroomregelaars wordt een gesimuleerd rookgasmengsel (NO, Nh2, O2, N2 en H2O) gegenereerd en nauwkeurig gedoseerd. De gasstroom wordt vervolgens voorverwarmd en naar twee onafhankelijke, parallelle reactorkanalen geleid. In de reactoren vergemakkelijkt de SCR-katalysator de reductie van NOx tot onschadelijk stikstof (N2) en water (H2O). Een geavanceerd online analysesysteem (zoals FTIR of chemiluminescentiedetectoren) bewaakt continu de gassamenstelling aan de inlaat en uitlaat van elke reactor, waarbij automatisch in realtime de NOx-conversiepercentages en de ontsnappingspercentages van ammoniak worden berekend.

Belangrijkste voordelen

● Hoogefficiënt parallel testen: Het ontwerp met twee reactoren verdubbelt de testcapaciteit, waardoor een directe en intuïtieve vergelijking van verschillende katalysatoren onder identieke parameters mogelijk wordt, waardoor tijd en kosten worden bespaard.

● Nauwkeurige parameterregeling: Uiterst nauwkeurige massastroomregelaars en verwarmingssystemen met meerdere zones zorgen voor een nauwkeurige regeling van de temperatuur (±1℃), de gasstroomsnelheden en de verhoudingen tussen ammoniak en stikstof.

● Uitgebreide prestatie-evaluatie: geschikt voor het testen van kritische meetgegevens, waaronder NOx-omzettingsefficiëntie, ammoniakslip, N2O-opwekkingssnelheid en SO2/SO3-conversie.

● Intelligente automatisering: Geïntegreerde PLC-PC-besturing maakt geautomatiseerde gegevensregistratie, het genereren van historische curven en onbeheerd langdurig gebruik mogelijk.

● Robuust en veilig ontwerp: Reactoren zijn gemaakt van corrosiebestendige materialen die bestand zijn tegen hoge temperaturen (bijvoorbeeld kwarts of SS316L), met veiligheidsvergrendelingen op meerdere niveaus voor bescherming tegen oververhitting en overdruk.

Technische specificaties

Waar wordt het gebruikt?

● Energieopwekking: prestatie-evaluatie van SCR-katalysatoren voor kolen-, gas- en biomassacentrales.

● Auto- en maritieme sector: testen van DeNOx-katalysatoren voor uitlaatgassen van dieselmotoren, SCR-systemen voor scheepsmotoren en niet voor de weg bestemde mobiele machines.

● Industriële emissies: Katalysatorscreening voor cementovens, staalfabrieken, afvalverbranding en chemische verwerkingsfabrieken.

● R&D en academische wereld: Fundamenteel kinetisch onderzoek, optimalisatie van katalysatorformuleringen en onderzoeken naar vergiftiging/deactivatie.

Voorzorgsmaatregelen voor gebruik

● Gasveiligheid: Zorg er altijd voor dat gascilinders stevig zijn vastgemaakt en op lekkage zijn getest voordat u ze gebruikt. NH2 en NO zijn giftige gassen; werken in een goed geventileerde ruimte of zuurkast.

● Verwarmingsvolgorde: Spoel de reactoren altijd met inert gas (N2) voordat u ze gaat verwarmen. Verwarm het systeem nooit zonder gasstroom om schade aan de katalysator of oververhitting van de reactor te voorkomen.

● Afkoelen: Laat het systeem na het testen op natuurlijke wijze afkoelen terwijl er gas stroomt. Forceer het koelen niet met water en open de oven niet bij hoge temperaturen.

● Condensatiepreventie: Als u test met waterdamp, zorg er dan voor dat de bemonsteringsleidingen en uitlaatpijpen verwarmd/geïsoleerd zijn om condensatie en corrosie te voorkomen.

Onderhoudsgids

● Dagelijks: Controleer de druk van de gascilinders, controleer de MFC-waarden en inspecteer de uitlaatgasbehandelingssystemen (bijvoorbeeld scrubbers) om een ​​veilige emissie te garanderen.

● Wekelijks/maandelijks: Reinig of vervang gasfilters en vochtvangers. Inspecteer de reactorafdichtingen en slangen op tekenen van corrosie of lekkage.

● Driemaandelijks: Kalibreer massastroomregelaars en temperatuursensoren om de testnauwkeurigheid te behouden. Controleer de elektrische aansluitingen in de PLC-kast op dichtheid.

● Omgaan met katalysatoren: Laad en ontlaad katalysatoren zorgvuldig om te voorkomen dat ze verpletteren of stof genereren, wat de drukval in het bed kan veranderen en de testnauwkeurigheid kan beïnvloeden.

After-sales service en ondersteuning

Bij XINYU HUACHUANG streven we ernaar uitgebreide en betrouwbare after-salesondersteuning te bieden om de continue en efficiënte werking van uw apparatuur te garanderen. Ons toegewijde serviceteam staat altijd klaar om u te helpen.

Uitgebreide garantiedekking

Met trots bieden wij twee jaar garantie op onze apparatuur. Tijdens deze periode bieden wij gratis onderhouds- en reparatiediensten voor kwaliteitsgerelateerde problemen, met uitzondering van problemen die worden veroorzaakt door onjuiste bediening, ongeoorloofde wijzigingen of overmacht. Voor apparatuur na de garantieperiode van twee jaar blijven we levenslange onderhoudsdiensten aanbieden, waarbij we alleen de kosten van vervangende onderdelen en arbeid in rekening brengen.

Mechanisme voor snelle respons

Wij bieden 7×24 uur professionele technische telefonische ondersteuning. Na ontvangst van een storingsmelding zal ons technische team binnen 24 uur reageren en een haalbare oplossing bieden. Als service op locatie nodig is, zijn onze professionele monteurs binnen een week bij u aanwezig. In bijzondere omstandigheden waarin de apparatuur niet kan worden gerepareerd, zullen wij deze onvoorwaardelijk vervangen door een nieuw apparaat of een vervangend apparaat leveren tijdens de garantieperiode van twee jaar, of de nodige maatregelen nemen om de normale werking te herstellen.

Veelgestelde vragen

Vraag 1: Wat is het belangrijkste voordeel van het dubbele reactorontwerp in deze evaluatie-eenheid?

A: De configuratie met dubbele reactor maakt het gelijktijdig testen van twee verschillende katalysatoren of twee verschillende bedrijfsomstandigheden onder identieke gasomgevingen mogelijk. Door deze parallelle tests worden variabelen geëlimineerd, waardoor het screeningproces aanzienlijk wordt versneld en zeer nauwkeurige vergelijkende gegevens worden verkregen voor katalysatoroptimalisatie en prestatiebenchmarking.

Vraag 2: Kan dit apparaat complexe rookgasomstandigheden in de echte wereld simuleren, zoals omstandigheden die zwaveldioxide en waterdamp bevatten?

Antwoord: Ja, absoluut. De unit is uitgerust met nauwkeurige massflowregelaars (MFC's) en gespecialiseerde verdampingssystemen die complexe gasmengsels nauwkeurig kunnen introduceren. Het is specifiek ontworpen om de anti-vergiftigingsprestaties van katalysatoren en de stabiliteit op lange termijn te evalueren in zware omgevingen die SO bevatten₂, H₂O, alkalimetalen en stof.

Vraag 3: Hoe garandeert het industriële PLC + PC-softwarebesturingssysteem de nauwkeurigheid van de evaluatiegegevens?

A: De unit maakt gebruik van een geavanceerde industriële PLC- en pc-softwarearchitectuur voor een volledig geautomatiseerde regeling van verwarming, gasstroom en datalogging. De PLC maakt gebruik van PID-adaptieve algoritmen om temperatuurschommelingen binnen ±1℃ te houden, terwijl de pc-software continu realtime inlaat-/uitlaatgasconcentraties registreert. Dit vermindert de handmatige fouten aanzienlijk en zorgt voor zeer reproduceerbare, betrouwbare gegevens voor het berekenen van de NOx-omzettingsefficiëntie en ammoniakslip.

Vraag 4: Welke typen SCR-katalysatoren kunnen met deze evaluatie-eenheid worden getest?

A: De unit is zeer veelzijdig en is geschikt voor verschillende katalysatorvormen, waaronder honingraat-, plaat- en gegolfde typen, evenals poeder- of deeltjesmonsters. Het modulaire reactorontwerp en de aanpasbare bevestiging maken snelle omschakelingen mogelijk, waardoor de reactor geschikt is voor het testen van alles, van verse katalysatoren op laboratoriumschaal tot industriële monolieten op ware grootte.

Vraag 5: Is het mogelijk om online gasanalyse-instrumenten te integreren voor realtime prestatiemonitoring?

EEN: Ja. De SCR Dual-Reactor Evaluatie-eenheid is ontworpen met uitgebreide data-acquisitie-interfaces voor naadloze integratie met online analysers zoals FTIR (Fourier Transform Infrared Spectroscopy), CLD (Chemiluminescentie Detectors) of gaschromatografen. Deze integratie maakt real-time, hoogfrequente monitoring van NOx en NH mogelijk₃, en N₂O-concentraties, onmiddellijke berekening van conversiepercentages en selectiviteit om uw R&D-cycli te versnellen.
